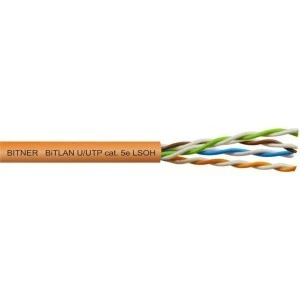

Nieekranowany przewód U/UTP marki BITNER przeznaczony do budowy sieci komputerowych spełniających wymogi kategorii 5e oraz pracujących w częstotliwości do 100MHz (rozszerzona do 200MHz).
Kabel charakteryzuje się bardzo wysoką jakością oraz doskonałymi parametrami przewyższającymi standardy. Pozwala na transmisję danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1Gb/s. Posiada solidną powłokę bezhalogenową LSOH oraz żyły wykonane w 100% z miedzi o średnicy 24AWG.
Przeznaczony do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych niezagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Najczęściej wykorzystywany w instalacjach komputerowych, telefonicznych, alarmowych oraz CCTV.
Dane techniczne:
- Producent: Bitner
- Kategoria: 5e
- Typ ekranowania: U/UTP
- Typ kabla: wewnętrzny
- Zakres temperatury: podczas pracy: -30°C do +70°C; podczas układania: -10°C do +50°C
- Minimalny promień gięcia: podczas pracy: 4xØ; podczas układania: 6xØ
- Średnica przewodnika Cu: 0,5±0,015mm
- Średnica izolowanej żyły: 0,86±0,05mm
- Rezystancja pętli żył/pary w temp. 20°C (max): 190Ω/km
- Rezystancja izolacji (min): 5GΩxkm
- Asymetria rezystancji żył w parze: ≤2%
- Pojemność skuteczna dowolnej pary przy 1kHz: 50±5 nF/km
- Asymetria pojemności w torze transmisyjnym względem ziemi przy 1kHz (max): 1600pF/km
- Napięcie pracy: 150V
- Próba napięciowa - 1min: napięcie zmienne 50Hz: 700V AC; napięcie stałe: 1000V DC
- Impedancja falowa przy częstotliwości 100MHz: 100±5Ω
- Prędkość propagacji NVP: 69%
Budowa:
- Żyły: jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej
- Izolacja: specjalna mieszanka poliolefinowa
- Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
- Ośrodek: cztery pary żył skręcone w ośrodek
- Powłoka zewnętrzna: specjalny polimer bezhalogenowy LSOH
- Kolor powłoki: pomarańczowy RAL 2003
Zastosowanie:
BiTLAN U/UTP cat. 5e LSOH przeznaczone są do pracy w sieciach komputerowych w których wykorzystywane jest pasmo częstotliwości do 200 MHz. Kable nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1 Gb/s.
Stosuje się je do układania na stałe w tzw. okablowanie strukturalne wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA568-C.2, jak również do zastosowania w sieciach przemysłowych nienarażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych.
W miejscach o podwyższonych wymaganiach przeciwpożarowych stosuje się kable z powłoką bezhalogenową LSOH, nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg PN-EN 61034-2, EN 61034-2, IEC 61034-2 i o ograniczonym wydzielaniu gazów korozyjnych wg PN-EN 60754-2, EN 60754-2, IEC 60754-2.
Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR).
