Kabel teleinformatyczny S/FTP kat.7 PE (10Gb/s) Zewnętrzny suchy ALANTEC /500m/
- Producent:A-LAN
- Seria produktu:S/FTP
- Indeks producenta:KIS7OUTS500
- Indeks TIM:0001-00015-59967
- Kategoria:Sieci LAN i ETHERNET
- Ocena:
Cena:
Kable wysokiej wydajności, przeznaczone są do wykonywania instalacji na zewnętrznątrz budynków w sieciach teleinformatycznych, CCTV itp.
![]()
Rodzaj produktu » Kabel skrętka instalacyjna
Kabel typu skrętka to czteroparowy kabel do przesyłu danych, używany w instalacjach teletechnicznych, służący do łączenia sieciowych urządzeń końcowych i pośrednich, takich jak komputery, routery, switch'e, kamery CCTV IP itp. Nasze przewody wykonane w 100% z miedzi gwarantują najwyższą wydajność przesyłu sygnału.
![]()
Kategoria » 7
Produkt kategorii 7 (klasa F, charakterystyka rozszerzona do 1000MHz) przeznaczony do transmisji danych z prędkością do 10,000 Mbps (10 Gigabit Ethernet 10GBASE-T).
Może być stosowany w różnych typach sieci, takich jak LAN, WAN czy SAN, i jest przeznaczony do połączeń między urządzeniami sieciowymi, takimi jak routery, switche czy komputery. Odpowiedni jest również do przesyłu audio i video.
W celu zachowania deklarowanych parametrów, zgodnie z normą maksymalna długość odcinka przewodu (tor transmisyjny) nie powinna przekraczać 90m, przy założeniu że do zakończończeń (modułu keystone bądź patch-panela) podłączy się dwa kable krosowe o długości nie większej niż 5m.
Produkty kategorii 7 są wstecznie kompatybilne z elementami niższych kategorii takimi jak patch-panele czy moduły keystone RJ45.
![]()
Ekranowanie » S/FTP
Przewód podwójnie ekranowany S/FTP (Shielded/Foiled Twisted Pair, oznaczenie zgodne z normą ISO/IEC 11801). Najwyższej klasy ekranowanie. Ekran w postaci oplotu z siatki miedzianej został umieszczony na ośrodku w którym każda para jest ekranowana dodatkowo folią aluminiową, pomiedzy ekranem a powłoką znajduje się drut uziemniający. Taka konstrukcja daje zwiększoną odporność na zakłócenia elektromagnetyczne (EMI) a indywidualne ekranowanie każdej pary eliminuje przesłuchy pomiędzy poszczególnymi parami. Zwarta, mocna konstrukcja zwiększa odpornośc na uszkodzenia mechaniczne podczas instalacji (większa odpornośc na siłę ciągnienia). W porównianiu z kablami nieekranowanymi przewód może zapewnić wyższą jakość i bezpieczeństwo transmisji danych. Kabel przeznaczony do pracy w środowisku wysoce narażonym na zakłócenia elektromagnetyczne, może znajdować się w bliskiej odległości od przewodów elektrycznych, sygnałowych i urządzeń mogących być źródłem lub nośnikiem zakłóceń elektromagnetycznych.
![]()
Euroklasa » Fca
Przewód w izolacji łatwopalnej, określonej euroklasą palności Fca zgodnie z normą EN 50575:2014 + A1:2016 oraz z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) nr 305/2011 z dnia 9 marca 2011 r. (Construction Products Regulation lub CPR)
Swoje zastosowanie kable klasy Fca znajdują w budowlach bez określonych wymogów bezpieczeństwa oraz instalacjach zewnętrznych.
![]()
Powłoka » PE
PE (Polietylen) - to rodzaj tworzywa sztucznego wykorzystywanego do produkcji powłok izolacyjnych stosowanych powszechnie w przewodach, które mają zastosowanie na zewnątrz budynków. Jest to materiał, trwały, odporny na działanie promieni UV, wilgoci oraz niskie temperatury. Przy spalaniu taka powłoka emituje dużo dymu, zawiera halogeny, przez co nie jest bezpieczna do zastosowań wewnątrzbudynkowych.
![]()
Rodzaj zastosowania » Kabel zewnętrzny
Kabel przygotowany do instalacji zewnętrznych w sieciach teleinformatycznych i CCTV. Do układania w kanałach, kanalizacjach kablowych, na elewacjach budynków, bądź w przypadku produktu ze wzmocnieniem do podwieszania między słupami. Kable tego typu są odpowiednie do warunków z dużą wilgotnością środowiska, w miejscach wystawionych na działanie promieniowania UV.
![]()
Kolor » Czarny
Produkt w kolorze czarnym, odpornym na zabrudzenia, ułatwiającym identyfikację, charakterystycznym dla okablowania zewnętrznego. Nadruk identyfikacyjny znajdujący się na powłoce zewnętrznej, umieszczony co 1 metr, w kolorze białym.
![]()
PoE » IEEE 802.3bt (PoE++ Typ 4)
Produkt zgodny z PoE++ High Power (typ 4) IEEE 802.3bt 100W, zasilanie na 4 parach (4PPoE). Dopuszczalna odległość linii to 100m przy minimalnej kategorii 5e, jednak ze względu na aspekt temperaturowy zalecane są przewody min. kategorii 6A.
Dzięki zastosowaniu tego standardu można zasilić urządzenia takie jak telefonia VoIP, punkty dostępu (access point) WiFi w standardzie 802.11n oraz 802.11ac, urządzenia biometrycznej kontroli dostępu, kamery CCTV, kamery z grzałką oraz kamery PTZ, urządzenia alarmowe, telefonię Video VoIP, infokioski, komputery, telewizory oraz inne urządzenia zasilane do 71.3W.
![]()
Marka » ALANTEC
ALANTEC to marka należąca do firmy A-LAN Technologie, polskiego producenta systemów okablowania strukturalnego. A-LAN działając od 2001 roku, ugruntował sobie pozycję lidera, wprowadzając na rynek produkty najwyższej jakości, weryfikowane przez niezależne laboratoria, dając tym samym gwarancję trwałości i niezawodności. Firma rocznie wprowadza na rynek europejski kilkadziesiąt tysięcy kilometrów kabli teleinformatycznych, kilkaset tysięcy gniazd abonenckich oraz dziesiątki tysięcy komponentów towarzyszących, dając na te produkty wieloletnie gwarancje systemowe.
![]()
Pakowanie » Szpula 500m

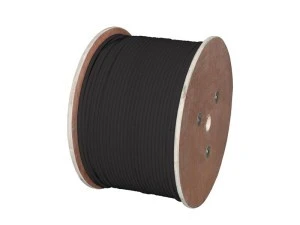

Kabel jest sprzedawany w odcinku o długości 500 metrów na szpuli ze sklejki drewnianej, gwarantującej wytrzymałość oraz umożliwiającej łatwe rozwijanie. Używamy opakowań przyjaznych środowisku.
Specyfikacja techniczna
| BUDOWA I PARAMETRY ELEKTRYCZNE | |
|---|---|
| Kategoria | 7 |
| Klasa | F (1000MHz) |
| Przekrój AWG | 4x2x23AWG |
| Żyły | miedziane jednodrutowe o średnicy 0,57mm (23AWG) |
| Izolacja | polietylenowa |
| Klasyfikacja ogniowa CPR (Euroklasa) | Fca |
| Ośrodek | 4 pary skręcone, każda para owinięta folią poliestrową, całość ekranowana oplotem z drutów Cu, pokrycie 40% |
| Ekran | pary ekranowane folią poliestrową pokrytą warstwą aluminium, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm, ośrodek dodatkowo ekranowany oplotem z drutów Cu. |
| Powłoka | polietylen PE odporny na wilgoć i promieniowanie UV |
| PoE | 802.3 at |
| Kolor | czarny |
| WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC | |
|---|---|
| Pętla oporu prądu stałego | ≤ 95 Ω /km |
| Opór zmienny | ≤ 2% |
| Opór izolacyjny (500V) | ≥ 5000 MΩ *km |
| Opór bierny pojemnościowy przy 800 Hz | nom. 48 nF/km |
| Zmienny bierny opór pojemnościowy | ≤ 1500 pF/km |
| Charakterystyczny opór pozorny (1-1000MHz) | (100 ± 15) Ω |
| Nominalna prędkość rozprzestrzeniania się (NVP) | 74% |
| Opóźnione rozprzestrzenianie się | Nominalnie ≤ 535 ns/100m |
| Kąt opóźnienia | Nominalnie ≤ 20 ns/100m |
| Tester instalacji prądu stałego, 1 min. (rdzeń) | 1000 V |
| WŁAŚCIWOŚCI MECHANICZNE | |
|---|---|
| Promień zgięcia | 4 x ø zew |
| Max. siła ciągnienia | 80 N |
| Zakres temp. podczas użycia | -40°C do + 60°C |
| Zakres temp. podczas instalacji | -15°C do + 50°C |
| Średnica zew. | 7,9 mm |
| Masa kg/km | 56 |
| Pakowanie | szpula (500m) |
Nominalne charakterystyki transmisji przy 20°C
| Frequency | RL | ATT | NEXT | PHASE DELAY | PSNEXT | ELFEXT | PSELFEXT |
|---|---|---|---|---|---|---|---|
| (MHz) | ≥dB | ≤dB | ≥dB | ≤ns | ≥dB | ≥dB | ≥dB |
| 1.0 | 20.0 | —— | 78.0 | 570.0 | 75.0 | 78.0 | 75.0 |
| 4.0 | 23.0 | 3.74 | 78.0 | 552.0 | 75.0 | 78.0 | 75.0 |
| 8.0 | 24.5 | 5.24 | 78.0 | 546.7 | 75.0 | 75.9 | 72.9 |
| 10.0 | 25.0 | 5.86 | 78.0 | 545.4 | 75.0 | 74.0 | 71.0 |
| 16.0 | 25.0 | 7.41 | 78.0 | 543.0 | 75.0 | 69.9 | 66.9 |
| 20.0 | 25.0 | 8.29 | 78.0 | 542.0 | 75.0 | 68.0 | 65.0 |
| 25.0 | 24.3 | 9.29 | 78.0 | 541.2 | 75.0 | 66.0 | 63.0 |
| 31.25 | 23.6 | 10.41 | 78.0 | 540.4 | 75.0 | 64.1 | 61.1 |
| 62.5 | 21.5 | 14.88 | 75.5 | 538.6 | 72.5 | 58.1 | 55.1 |
| 100 | 20.1 | 19.02 | 72.4 | 537.6 | 69.4 | 54.0 | 51.0 |
| 150 | 18.9 | 23.56 | 69.8 | 536.9 | 66.8 | 50.2 | 47.2 |
| 200 | 18.0 | 27.47 | 67.9 | 536.5 | 64.9 | 48.0 | 45.0 |
| 250 | 17.3 | 30.97 | 66.4 | 536.3 | 63.4 | 46.0 | 43.0 |
| 300 | 17.3 | 34.19 | 65.2 | 536.1 | 62.2 | 44.5 | 41.5 |
| 600 | 17.3 | 50.10 | 60.7 | 535.5 | 57.7 | 38.4 | 35.4 |
