Liczba żył = 16
Raster = 1.27mm
Tester grubości drutu amerykański = 28
Długość rolki = 30m
Szerokość = 20,3 mm
Kształt kabla = Kabel wstęgowy
Kolor koszulki = Szary
Napięcie znamionowe = 300 V
Ekranowany/nieekranowany = Nieekranowany
Typ plecionki przewodnika = Pleciony
Liczba żył = 7
Minimalna temperatura robocza = -20°C
Maksymalna temperatura robocza = +105°C
Żyły rdzenia = 7/0,13 mm

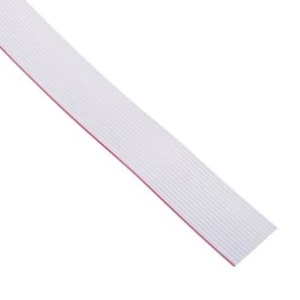

Kable te nie powinny być traktowane jako przewody zasilające lub kable do bezpośredniego podłączenia sprzętu do sieci zasilającej. Kable taśmowe RS Pro IDC. Seria płaskich kabli taśmowych RS Pro, które nadają się do stosowania ze wszystkimi powszechnie dostępnymi złączami IDC. Ten kabel taśmowy składa się z równoległych przewodów miedzianych w puszce, laminowanych między warstwami szarej folii PVC, tworząc płaski kabel taśmowy odpowiedni do stosowania ze złączami wyporowymi izolacji Speedbloc®. Jedna krawędź ma czerwony znacznik wskazujący pierwszy przewodnik. Ten płaski kabel można podzielić na dowolną liczbę sposobów, rozdarciem pomiędzy przewodniki. Laminat zapewnia precyzyjne wyrównanie i odstępy między przewodnikami, niezbędne podczas montażu ze złączami. Każdy przewód składa się z 7 żył o średnicy 36 AWG (0.13 mm), 28 AWG (0.08 mm2). Płaski kabel taśmowy składa się z wielu pojedynczych, małych żył kablowych, które są równoległe do siebie, tworząc spłaszczony pojedynczy pasek. Ten typ płaskiego kabla znajduje się w systemach elektronicznych, które wymagają wielu magistrali danych do łączenia wewnętrznych urządzeń peryferyjnych. Kodowanie kolorami jest często stosowane w kablach taśmowych, aby zminimalizować ryzyko przypadkowego odwrócenia połączeń. Kabel taśmowy może również zaoszczędzić miejsce i czas na łączonych złożeniach obwodu. Opcje kabli taśmowych IDC (złącza przemieszczenia izolacji) obejmują: ; 289-9846 289-9846 - 10-stykowe, 12,7 mm x 5 m. ; 289-9852 289-9852 - 14-stykowe, 17,8 mm x 5 m. ; 289-9874 289-9874 - 16-stykowe, 20,3 mm x 5 m. ; 289-9896 289-9896 - 20-stykowe, 25,4 mm x 5 m. ; 289-9919 289-9919 - 25-stykowe, 31,8 mm x 5 m. ; 289-9925 289-9925 - 26-stykowe, 33 mm x 5 m. ; 289-9931 289-9931 - 34-stykowe, 43,2 mm x 5m ; 289-9969 289-9969 - 37-stykowe, 47 mm x 5 m. ; 289-9975 289-9975 - 40-stykowe, 50,8 mm x 5m ; 289-9981 289-9981 - 50-stykowe, 63,5 mm x 5 m. ; 289-9997 289-9997 - 64-stykowe, 81,3 mm x 5 m. ; 360-093 360-093 –10-stykowe, 12,7 mm x 30 m. ; 360-100 360-100 –14-stykowe, 17.8 mm x 30 m. ; 360-223 360-223 –15-stykowe, 19,1 mm x 30 m. ; 360-116 360-116 –16-stykowe, 20,3 mm x 30 m. ; 360-122 360-122 - 20-stykowe, 25,4 mm x 30 m. ; 360-138 360-138 –24-stykowe, 30,5 mm x 30 m. ; 360-144 360-144 –25-stykowe, 31,8 mm x 30 m. ; 360-150 360-150 –26-stykowe, 3 mm x 30 m. ; 360-166 360-166 –34-stykowe, 43,2 mm x 30 m. ; 360-172 360-172 –36-stykowe, 45,7 mm x 30 m. ; 360-188 360-188 - 37-stykowe, 47 mm x 30 m. ; 360-194 360-194 –40-stykowe, 50,8 mm x 30m ; 360-201 360-201 - 50-stykowe, 63,5 mm x 30 m. ; 360-217 360-217 –64-stykowe, 81,3 mm x 30 m. Firma RS Pro ma szeroką gamę taśm i płaskich kabli w różnych formatach i klasach. Charakterystyka i zalety:. Płaski i elastyczny – możliwość łatwego ułożenia w małym miejscu spacje Zapewnia uporządkowane okablowanie Dostępne są różne sposoby od 10 sposób do 64 Oznaczone kolorami – jedna krawędź ma czerwony pasek do unikać odwrotnych połączeń Rozstaw przewodów wynosi 1.27 mm (0,05 cala) Styl zgodny z UL 2651. Typowe zastosowania:. Kabel taśmowy jest również nazywany kablem planarnym i jest zwykle używany do wewnętrznych urządzeń peryferyjnych w komputerach, takich jak dyski twarde. Często zadawane pytania Co to jest Pitch? Skok kabla jest odległością od środkowej części jednego przewodu do środkowej części innego przewodu. Dlaczego RS Pro? RS Pro to nasza marka i oferuje szeroką gamę wysokiej jakości, atrakcyjnych produktów, które oferują większy wybór. Zaufany przez inżynierów z całego świata, każda część każdego produktu RS Pro została rygorystycznie przetestowana pod kątem wymagających standardów branżowych; są one tylko nadane RS Pro pieczęć zatwierdzenia, jeśli jesteśmy pewni ich wyjątkowej jakości, co oznacza, że można być pewny siebie zbyt.
