Kabel światłowodowy 72 włókna SM 9/125 A‑DQ(ZN)2Y G.657.A1 zewnętrzny TKF Holland 1000m

Kabel światłowodowy jednomodowy zewnętrzny A-DQ(ZN)2Y (Z-XOTKtsd) – całkowicie dielektryczny o lekkiej konstrukcji wielotubowej. Charakteryzuje się dużą giętkością i odpornością na przeciąganie, odporny na promieniowanie UV. Tuba zawiera 12 włókien światłowodowych, wypełniona jest żelem hydrofobowym dla ochrony włókien przed przenikaniem wilgoci.

Przeznaczony do instalacji zewnętrznej w kanalizacji kablowej. Instalacja może odbywać się metodami mechanicznymi (zaciąganie) oraz pneumatycznymi (wdmuchiwanie).

Cechy serii:

• Zewnętrzny kabel światłowodowy jednomodowy SM 9/125 µm
• Standard włókna ITU-T G.657.A1 o zmniejszonym promieniu gięcia
• Konstrukcja całkowicie dielektryczna o lekkiej konstrukcji wielotubowej
• Tuba wypełniona żelem dla ochrony włókien przed przenikaniem wilgoci
• Kabel niewzmocniony
• Przeznaczony do instalacji zewnętrznych
• Klasyfikacja ogniowa (zgodnie z EN-13501-6) Fca

Parametry techniczne:

• Konstrukcja kabla: 72 x SM (6x12)
• Maksymalna siła naprężająca instalacyjna Tm: 1600 N
• Promień gięcia: 165 mm
• Odporność na odkształcenia: tak
• Klasyfikacja ogniowa (zgodnie z EN-13501-6): Fca
• Ochrona przed wzdłużnym przenikaniem wilgoci: tak
• Gryzonioodporny: nie
• Bezhalogenowy (zgodnie z EN 60754-1/2): tak
• UV odporność: tak

Parametry optyczne:

• Typ włókna: SM
• Standard włókna: ITU-T G.657.A1

Parametry środowiskowe

• Temperatura pracy: -40°C / +70 °C
• Temperatura instalacji: -15°C / +55 °C
• Temperatura podczas transportu: -40°C / +70 °C

Parametry fizyczne:

• Waga: 53 kg / km
• Średnica zewnętrzna: 8.2 mm
• Grubość powłoki zewnętrznej: 1.0 mm
• Kolor powłoki zewnętrznej: czarny
• Powłoka zewnętrzna: HDPE

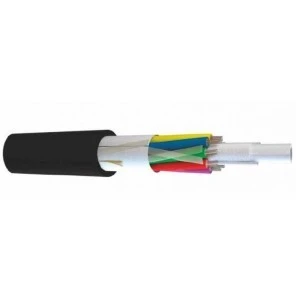

Budowa kabla:

1. Centralny element wzmacniający (FRP)
2. Luźna tuba wypełniona włóknami
3. Ochrona przed wzdłużnym przenikaniem wilgoci w postaci pęczniejących włókien absorbujących wodę.
4. Ochrona przed wzdłużnym przenikaniem wilgoci w postaci taśmy pęczniejącej absorbującej wodę
5. Linka umożliwiająca rozcięcie powłoki (ripcord)
6. Powłoka zewnętrzna HDPE
