Kabel światłowodowy jednomodowy uniwersalny gryzonioodporny U-DQ(ZN)BH (ZW-NOTKtcD) - całkowicie dielektryczny o lekkiej konstrukcji jednotubowej.
Charakteryzuje się dużą giętkością i odpornością na przeciąganie, odporny na promieniowanie UV. Kabel zawiera 4 włókien światłowodowych, wypełniony jest żelem hydrofobowym dla ochrony włókien przed przenikaniem wilgoci. Przeznaczony do instalacji wewnętrznej i zewnętrznej w kanalizacji teletechnicznej.
Instalacja może odbywać się metodami mechanicznymi (zaciąganie) oraz pneumatycznymi (wdmuchiwanie). Kabel zgodny z CPR.
Cechy serii:
- Uniwersalny kabel światłowodowy jednomodowy 9/125 μm
- Standard włókna ITU-T G.657.A1 o zmniejszonym promieniu gięcia
- Konstrukcja całkowicie dielektryczna z centralną tubą światłowodową wypełnioną żelem
- Przeznaczony do instalacji wewnętrznych oraz zewnętrznych
- Kabel gryzonioodporny
Parametry techniczne:
- Typ kabla: CTC (kabel w tubie centralnej)
- Konstrukcja kabla: 4 x SM (1x4)
- Maksymalna siła naprężająca instalacyjna Tm: 1300N
- Promień gięcia: 110mm
- Odporność na odkształcenia: tak
- Gryzonioodporny: tak
- Ochrona przed wzdłużnym przenikaniem wilgoci: tak
- Bezhalogenowy (zgodnie z EN 60754-1/2): tak
- UV odporność: tak
- Klasyfikacja ogniowa: Eca
Parametry optyczne:
- Typ włókna: SM
- Standard włókna: ITU-T G.657.A1
Parametry środowiskowe
- Temperatura pracy: -40°C / +70 °C
- Temperatura instalacji: -15°C / +55 °C
- Temperatura podczas transportu: -40°C / +70 °C
Parametry fizyczne:
- Waga: 34 kg / km
- Średnica zewnętrzna: 5.9 mm
- Grubość powłoki zewnętrznej: 1.2 mm
- Kolor powłoki zewnętrznej: czarny
- Powłoka zewnętrzna: LSZH

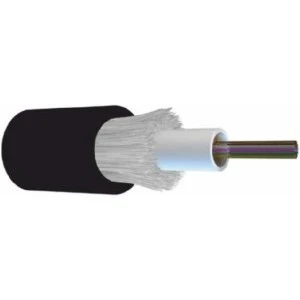

Budowa kabla:
- Włókna światłowodowe
- Tuba centralna z 4 włóknami
- Ochrona przeciwgryzoniowa, wzmocnienie z włókna szklanego
- Powłoka zewnętrzna LSOH
