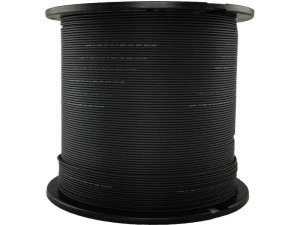

Kable uniwersalne (zewnętrzno-wewnętrzne) płaskie to kable do zastosowania w systemach FTTx. Lekka konstrukcja o małej średnicy, duża giętkość i odporność na przeciąganie, suchy ośrodek, płaszcz LSOH odporny na UV, wzmocnienie dwoma prętami.
Specjalnie zaprojektowana konstrukcja zapewnia bardzo dobrą osłonę włókien i dodatkowo umożliwiając łatwe prowadzenie i mocowanie kabla bezpośrednio do ścian. Użyte włókna G.657.A dodatkowo umożliwiają małe promienie gięcia. Dwa pręty FRP usztywniające sprawiają, iż zginanie kabla możliwe jest w jednej płaszczyźnie.
Dane techniczne:
- Powłoka: LSOH odporna na UV
- Klasyfikacja ogniowa CPR (Euroklasa): Eca
- Pręt wzmacniający: stalowe pręty wzmacniające
- Siła naciągu: 80 N
- Zakres temperatury: instalacyjna: od -20 + 60 °C; pracy: od -30 + 70 °C
- Liczba włókien: 2
- Średnica kabla (mm): 3 x 2
- Masa kabla (kg / km): 9
- Tłumienie włókna (dB/km) 1310 nm: < 0.36
- Tłumienie włókna (dB/km) 1550 nm: < 0.22
- Rodzaj włókna: G.657.A1
- Powłoka włókna: 250 μm
- Odporność na rozciąganie statyczne: 40 N
- Odporność na rozciąganie dynamiczne: 80 N
- Min. promień zgięcia (mm) statyczne: 30
- Min. promień zgięcia (mm) dynamiczne: 60
- Kolor: czarny
Parametry przewodu:
- Średnica przekroju: 9.0±0.4 μm
- Średnica przekroju: 10.1±0.5 μm
- Średnica z Powłoką: 124.8±0.7 μm
- Zakres błędu cyrkuralności powłoki: ≤0.7 %
- Koncentryczność obwódki rdzeniowej: ≤0.5 μm
- Średnica powłoki: 245±5 μm
- Procentowa cyrkularność powłoki: ≤6.0 %
- Powłoka - powlekanie, błąd współosiowości: ≤12.0 μm
- Odcięcie kabla Długość fali: λcc≤1260 nm
- Tłumienie(maks.): ≤0.4 dB/km
- Tłumienie(maks.): ≤0.3 dB/km
- Makro - Strata Przy Zaginaniu: ≤0.75 dB
- Makro - Strata Przy Zaginaniu: ≤1.5 dB
Przekrój przewodu:
- Powłoka zewnętrzna LSOH
- Pręt wzmacniający
- Tuba plastikowa
- Pręt wzmacniający
Zastosowanie:
- Kabel abonencki
- Sieci FTTx oraz łącza abonenckie
- Połączenia wewnątrzbudynkowe
- Kable mieszkaniowe
Normy:
- EN 50575:2014+A1:2016
- EN 13501-6:2014
- EN 60332-1-2:2004+A1:2015
