Wysokiej jakości giętki przewód jednożyłowy przeznaczony do instalacji fotowoltaicznych, z miedzianą żyłą wielodrutową ocynowaną, w izolacji i powłoce z sieciowanego tworzywa bezhalogenowego. Produkt spełnia rygorystyczne wymagania norm PN-EN 50618 oraz PN-EN 60228, a także posiada bardzo wysoką klasę reakcji na ogień - Dca (konkurencyjne przewody cechuje niższa klasa Eca).
Może być używany zarówno wewnątrz, jak i na zewnątrz budynków, a także bezpośrednio w ziemi. Powłoka zewnętrzna zapewnia odporność na promieniowanie UV oraz warunki atmosferyczne. Przewidywany okres eksploatacji wynosi 25 lat.
Jako jedyny na rynku przewód nadaje się do bezpośredniego układania w ziemi!
Potwierdzone badaniami wykonanymi w UL LLC Laboratory (Nowy Jork, USA) - projekt numer 4790117513, norma UL 854.
Charakterystyka:
- Wyprodukowany specjalnie pod zastosowania solarne
- Napięcie pracy 1,5kV (1,8kV) DC (zgodnie z EN 50618)
- Napięcie znamionowe 1,0/1,0 kV AC
- Żyła wykonana z ocynowanych miedzianych drutów
- Wysoka giętkość
- W pełni bezhalogenowe
- Bardzo dobra odporność na promieniowanie UV, ozon oraz warunki atmosferyczne
- Niska emisyjność oraz toksyczność dymów (LSOH)
- Niska chłonność wody
- Bardzo dobre własności mechaniczne
- Zwiększona odporność na hydrolizę, amoniak oraz kwasy i zasady
- Reakcja na ogień: klasa Dca (PN-EN 13501-6:2019)
- Możliwość układania bezpośrednio w ziemi
Zastosowanie:
Przewody solarne NEKU są przeznaczone do wykonywania połączeń pomiędzy modułami fotowoltaicznymi i pomiędzy ciągami modułów, a także jako przewody łączące zespoły modułów z inwerterem (falownikiem). Dzięki wysokiej wytrzymałości środowiskowej nadają się do okablowania każdego rodzaju systemu fotowoltaicznego, od paneli montowanych na dachach budynków po rozbudowane elektrownie słoneczne. Przewody są w pełni bezhalogenowe, dzięki czemu mogą być bezpiecznie wprowadzane do budynków i nie stanowią zagrożenia dla ludzi podczas pożaru.
Specyfikacja:
- Producent: NEKU
- Rodzaj przewodu: H1Z2Z2-K
- Napięcie znamionowe: 1,0/1,0 kV AC
- Napięcie pracy: 1,5kV (1,8kV) DC, zgodny z EN 50618
- Rezystancja izolacji: ok. 1000 MΩ/km
- Napięcie probiercze badania 50Hz: 6500V (AC)
- Znamionowy przekrój żyły: 4,00 mm²
- Średnica zewnętrzna przewodu: 5,35 mm
- Największa dopuszczalna średnica drutu w żyle: 0,31 mm
- Nominalna grubość ścianki izolacji: 0,7 mm
- Nominalna grubość ścianki powłoki: 0,8 mm
- Max. rezystancja żyły przy 20°C: 5,09 mΩ/m
- Min. rezystancja izolacji przy 20°C: 580 MΩ/km
- Obciążalność prądowa: test zgodnie z EN 50618
- Odporność na ozon oraz warunki atmosferyczne: test zgodnie z EN 50618
- Odporność na promieniowanie UV: test zgodnie z EN 50618
- Płomienioodporność: PN-EN 60332-1, LSOH
- Reakcja na ogień: PN-EN 13501-6:2019, klasa Dca
- Przewidywany okres eksploatacji: 25 lat

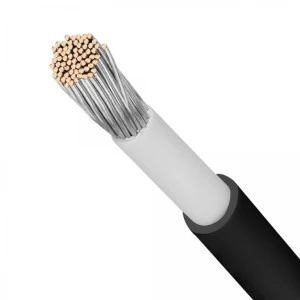

Budowa przewodu:
- Powłoka: sieciowane tworzywo bezhalogenowe
- Kolor powłoki: czarny
- Izolacja: sieciowane tworzywo bezhalogenowe
- Kolor izolacji: biały
- Żyła: elastyczna linka z drutów miedzianych miękkich ocynowanych, klasa 5 wg PN-EN 60228, DIN VDE 0295
Dopuszczalne temperatury pracy:
- Max. temperatura żyły podczas pracy: +90°C
- Max. temperatura żyły podczas pracy: +120°C/20000h
- Min. temperatura otoczenia dla przewodów ułożonych na stałe: -40°C
- Min. temperatura układania przewodów: -25°C
Przewody fotowoltaiczne – na co zwrócić uwagę?
Aby inwestycja, jaką jest instalacja fotowoltaiczna zwróciła się zgodnie z założeniami, wszystkie komponenty wchodzące w jej skład powinny zapewnić pełną sprawność elektryczną i odpowiednią wytrzymałość mechaniczną w ciągu ok. 25 lat. Bardzo często inwestorzy wybierają jak najlepsze moduły oraz inwertery nie przywiązując większej wagi do przewodów, a to właśnie dzięki nim, będziemy cieszyć się sprawną i bezpieczną instalacją PV.
Do zastosowania w instalacjach PV przeznaczone są kable wykonane według rygorystycznej normy europejskiej EN 50618. Tylko odpowiednio wykonane przewody, które przeszły długotrwałe testy i posiadają certyfikat akredytowanego laboratorium spełnią tak wygórowane wymogi.
Przewody w pełni zgodne z w/w normą mogą nosić zharmonizowaną nazwę H1Z2Z2-K. Wszystkie inne przewody zwane przewodami fotowoltaicznymi, które coraz częściej są spotykanie na naszym rynku produkowane są wg norm zakładowych lub warunków technicznych opracowanych przez danego producenta i najczęściej nie mają potwierdzenia zgodności z w/w normą przez zewnętrzne laboratorium.
Przewód POLSKIEJ PRODUKCJI, wykonany z miedzi cynowanej!
Kabel solarny NEKU został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.
Certyfikaty i normy:
Prezentowany przewód spełnia wymagania poniższych norm:
- PN-EN 50618:2015-03
- PN-EN 60228:2007
- PN-EN 50575:2015-03/A1:2016-11 (CPR)
- PN-EN 13501-6:2019 - klasa Dca
- PN-EN 60332-1
- PN-EN 61034-2
- PN-EN 60754-2
- DIN VDE 0295
- LVD (2014/35/EU)
- RoHS 2011/65/EC-RoHS-2
- REACH (EC) 1907/2006
- UL 854
Ponadto kabel został wyprodukowany w fabryce spełniającej wymagające warunki Systemu Zarządzania Jakością ISO 9001:2015. Zakres normy: produkcja i dostarczanie kabli i przewodów elektrycznych w izolacjach fluoropolimerowych, bezhalogenowych, przewodów o zastosowaniach specjalnych, przewodów do instalacji fotowoltaicznych oraz drutów miedzianych pokrywanych galwanicznie.
