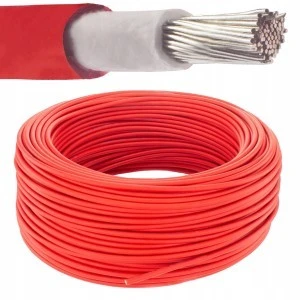

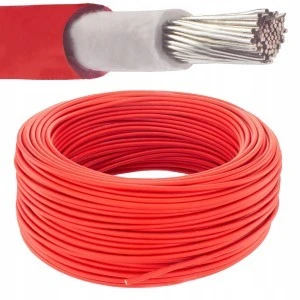

Wysokiej jakości przewód jednożyłowy do instalacji fotowoltaicznych z żyłą wielodrutową ocynowaną miękką, w izolacji i powłoce z sieciowanego tworzywa bezhalogenowego. Przewód spełnia rygorystyczne wymagania norm PN-EN 50618 oraz PN-EN 60228, a także posiada bardzo wysoką klasę reakcji na ogień - Dca (konkurencyjne przewody cechuje niższa klasa Eca). Wyprodukowany specjalnie pod zastosowania solarne (zharmonizowana nazwa H1Z2Z2-K). Można go użytkować zarówno wewnątrz, jak i na zewnątrz budynków.
Charakterystyka:
- Producent: NEKU
- Nominalne znamionowe: 0,6 / 1kV AC
- Napięcie pracy: 1,5kV DC, zgodnie z EN 50618
- Próba napięciowa: 4000V
- Elastyczna żyła wykonana z ocynowanych miedzianych drutów
- Niska emisyjność oraz toksyczność dymów (LSOH)
- Bardzo dobra odporność na promieniowanie UV, ozon oraz warunki atmosferyczne
- Niska chłonność wody
- Bardzo dobre własności mechaniczne
- Zwiększona odporność na hydrolizę, amoniak oraz kwasy i zasady
- Temperatura pracy: od -40°C do +90°C (+120°C/20.000h)
- Reakcja na ogień: klasa Dca (PN-EN 13501-6:2019)
- Normy: PN-EN 50618:2015-03, PN-EN 60228:2007
- Żywotność: 25 lat
Konstrukcja przewodu:
- Powłoka: sieciowane tworzywo bezhalogenowe
- Izolacja: sieciowane tworzywo bezhalogenowe, kolor biały
- Żyła: elastyczna linka, z drutów miedzianych miękkich ocynowanych, klasa 5 wg PN-EN 60228, DIN VDE 0295
Parametry techniczne:
- Napięcie znamionowe: 0,6 / 1kV AC
- Napięcie pracy: 1,5kV DC, zgodny z EN 50618
- Rezystancja izolacji: 1000 MΩ/km
- Napięcie probiercze badania 50Hz: 4000V
- Znamionowy przekrój żyły: 4,00 mm²
- Średnica zewnętrzna przewodu: 5,35 mm
- Największa dopuszczalna średnica drutu w żyle: 0,31 mm
- Nominalna grubość ścianki izolacji: 0,7 mm
- Nominalna grubość ścianki powłoki: 0,8 mm
- Min. rezystancja izolacji przy 20°C: 580 MΩ.km
- Min. rezystancja izolacji przy 90°C: 0,58 MΩ.km
- Minimalna temperatura otoczenia dla przewodów ułożonych na stałe: - 40°C
- Maksymalna temperatura żyły podczas pracy przewodu: +90°C
- Maksymalna temperatura żyły podczas pracy przewodu: +120°C/20000h
- Obciążalność prądowa: test zgodnie z EN 50618
- Odporność na ozon oraz warunki atmosferyczne: test zgodnie z normą EN 50618
- Odporność na promieniowanie UV: test zgodnie z normą EN 50618
- Płomienioodporność: wg DIN EN 60332-1, LSOH
- Reakcja na ogień: PN-EN 13501-6:2019, klasa Dca
Certyfikaty i normy:
- PN-EN 60228:2007
- PN-EN 50618:2015-03
- PN-EN 50575:2015-03/A1:2016-11
- PN-EN 13501-6:2019 - klasa Dca
- PN-EN 60332-1-2:2010
- DIN VDE 0295
- LVD (2014/35/EU)
- RoHS 2011/65/EC-RoHS-2
- REACH (EC) 1907/2006
