Kabel energetyczny (K) o żyłach miedzianych, w izolacji polwinitowej (Y) i powłoce polwinitowej (Y), na napięcie znamionowe 0,6/1kV.
Kable prądowe YKY przeznaczone są do przesyłania energii elektrycznej, przy układaniu na stałe wewnątrz i na zewnątrz budynków, w kanałach kablowych oraz bezpośrednio w ziemi. Mogą być stosowane do pracy w urządzeniach energetycznych w zakładach przemysłowych oraz domowych sieciach zasilających.
Żyły zostały wykonane w 100% z miedzi, przez co gwarantują niską rezystancję oraz mały spadek mocy. Powłoka zewnętrzna jest odporna na szkodliwe promieniowanie UV.

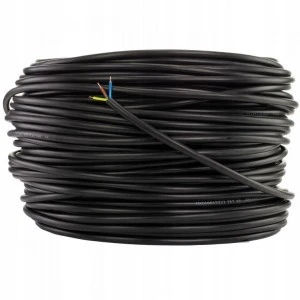

Przewód sprzedawany jest w gotowych odcinkach po 100m. Kupując 2 sztuki otrzymasz 2 odcinki, każdy po 100m.
Dane techniczne:
- Producent: NKT
- Indeks: 112271061C0100
- Rodzaj przewodu: YKY (elektroenergetyczny)
- Liczba i przekrój żył: 3 x 2,5 mm²
- Napięcie znamionowe: 0,6/1 kV
- Napięcie próby: 4 kV (AC)
- Max. dopuszczalna temp. żyły przewodzącej w zwarciu: +160°C
- Max. dopuszczalna temp. żyły przewodzącej praca normalna: +70°C
- Temperatura pracy: -35°C do +70°C
- Min. dopuszczalna temp. układania kabli: -5°C
- Min. dopuszczalna temp. przechowywania: -35°C
- Średnica żyły: 1,7 mm
- Grubość znamionowa izolacji: 0,8 mm
- Grubość znamionowa powłoki: 1,8 mm
- Obliczeniowa średnica zewnętrzna: 10,7 mm
- Orientacyjna masa: 186 kg/km
- Min. dopuszczalny promień gięcia: 129 mm
- Max. dopuszczalna siła ciągnięcia: 375 N
- Norma: IEC 60502-1
- Odporność na rozprzestrzenianie płomienia: PN-EN 60332-1-2
- Reakcja na ogień (CPR): Eca
- Odporność na promieniowanie UV: tak
- Certyfikat: BBJ
- RoHS: tak
- REACH: tak
- Deklaracja zgodności UE: tak
Budowa przewodu:
- Żyły: miedziane, okrągłe, jednodrutowe (RE)
- Kolorystyka żył: zgodnie z HD 308 S2 (zielono-żółty, brązowy, niebieski)
- Izolacja: polwinit PVC
- Powłoka: polwinit PVC
- Separator: obwój z taśmy (BD) lub warstwa wytłaczana (FM)
- Kolor powłoki: czarny
Zastosowanie
Przewody zasilające YKY służą przede wszystkim do przesyłania energii elektrycznej (głównie w liniach zasilających układanych bezpośrednio w ziemi), wykonywania połączeń generatorów z transformatorami oraz przyłączania odbiorników elektrycznych dużej mocy.
Mogą być stosowane w warunkach zewnętrznych, pomieszczeniach wewnętrznych (suchych i wilgotnych), elektrowniach i przemyśle.
Powłoka i izolacja z polwinitu pozwalają układać kable elektryczne YKY bezpośrednio w ziemi, na wolnym powietrzu, w obudowach betonowych, kanałach kablowych, rozdzielniach oraz sieciach miejscowych (jeżeli nie występuje zagrożenie uszkodzenia mechanicznego).
Kable prądowe YKY jako zewnętrzne przewody do zasilania budynków i odbiorników elektrycznych
Przewody YKY pełnią niezwykle istotną rolę w całej instalacji, ponieważ są wykorzystywane do bezpośredniego przyłączenia budynku do sieci energetycznej, najczęściej jako główny kabel zasilający. Układamy je pomiędzy złączem energetycznym wykonanym przez Zakład Energetyczny (zwykle znajdującym się w granicy nieruchomości), a rozdzielnicą główną umieszczoną w budynku. W zależności od mocy przyłączeniowej budynku najczęściej wykorzystywane są przewody 5x10mm² oraz 5x16mm².
Ponadto YKY mogą być wykorzystywane do zaopatrzenia w energię różnych odbiorników znajdujących się na zewnątrz obiektu. Najczęściej są to urządzenia automatyki domowej (np. siłowniki bramy wjazdowej), oświetlenie ogrodowe, zasilanie domku gospodarczego i garażu, czy oświetlenie prywatnej ulicy. W tym przypadku najpopularniejsze są przekroje 3x1,5mm² oraz 3x2,5mm².
