Kabel koncentryczny budynkowy (RG6) tc'6 Standard uznanej na rynku marki tc'eq, stosowany przez wielu instalatorów i operatorów telewizji kablowych.
Przeznaczony do instalacji indywidualnych i zbiorczych.
Kabel tc'6 Standard jest nowoczesnym kablem o impedancji 75 Ω charakteryzuje się bardzo dobrymi parametrami elektrycznymi i mechanicznymi. Jego dielektryk wykonano nowoczesną metodą spieniania fizycznego.
Kabel posiada Opinię Techniczną Państwowego Instytutu Łączności w Warszawie, którą udostępniamy na życzenie
Konstrukcja
- żyła 1,00 mm ± 1% CU
- dielektryk spieniony fizycznie PE 4,7 ± 0.15mm
- 1 warstwa folia Al/PET, klejona do wewnętrznego dielektryka
- 2 warstwa 80 x 0.16mm, 80% pokrycia
- 3 warstwa -
- 4 warstwa -
- płaszcz zewnętrzny PVC 6,90 +/- 0.1mm
- minimalny promień gięcia 40 mm
Parametry elektryczne
- skuteczność ekranowania 5MHz~30MHz: < 2,5mOhm/m; 30MHz~1000MHz: > 85 dB, klasa A
- pojemność kabla wartość badana: 54 ± 3 pF/m
- rezystancja DC żyły wewnętrznej 18 Ohm/km
- rezystancja DC ekranowania 21 Ohm/km
- rezystancja DC pętli 39 Ohm/km
- impedancja charakterystyczna 75 Ohm
Tłumienność Kabla [dB/100m]
| 5 MHz |
55 MHz |
211 MHz |
250 MHz |
400 MHz |
550 MHz |
750 MHz |
860 MHz |
1000 MHz |
| 2,70 |
5,25 |
10 |
10,82 |
13,61 |
16,08 |
18,54 |
19,90 |
21,49 |

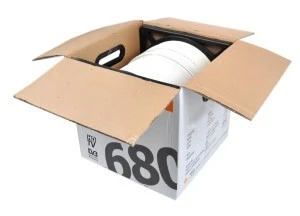

Opakowanie
opakowanie bęben 305 m
