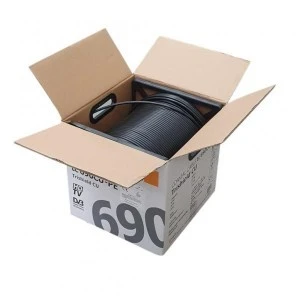

Kabel koncentryczny zewnętrzny żelowany (RG6) tc'6 Trishield (potrójnie ekranowany) uznanej na rynku marki tc'eq, stosowany przez wielu instalatorów i operatorów telewizji kablowych.
Przeznaczony do instalacji indywidualnych i zbiorczych.
Kabel tc'6 Trishield jest nowoczesnym kablem o impedancji 75 Ω charakteryzuje się bardzo dobrymi parametrami elektrycznymi i mechanicznymi. Jego dielektryk wykonano nowoczesną metodą spieniania fizycznego.
Kabel posiada Opinię Techniczną Państwowego Instytutu Łączności w Warszawie, którą udostępniamy na życzenie
Konstrukcja
- żyła 1,13 mm ± 1% CU
- dielektryk spieniony fizycznie PE 4,57 ± 0.15mm
- 1 warstwa folia Al/PET, klejona do wewnętrznego dielektryka
- 2 warstwa 128 x 0.12mm, 80% pokrycia
- 3 warstwa folia aluminiowa, dwustronnie laminowana
- 4 warstwa -
- płaszcz zewnętrzny PE 7,20 +/- 0.1mm, kolor czarny, odporny na warunki atmosferyczne, żelowany.
- minimalny promień gięcia 45 mm
Parametry elektryczne
- skuteczność ekranowania 5MHz~30MHz: < 2,5mOhm/m; 30MHz~1000MHz: > 105 dB, klasa A++
- pojemność kabla wartość badana: 54 ± 3 pF/m
- rezystancja DC żyły wewnętrznej 17 Ohm/km
- rezystancja DC ekranowania 17,7 Ohm/km
- rezystancja DC pętli 34,7 Ohm/km
- impedancja charakterystyczna 75 Ohm
Tłumienność Kabla [dB/100m]
| 5 MHz |
55 MHz |
211 MHz |
250 MHz |
400 MHz |
550 MHz |
750 MHz |
860 MHz |
1000 MHz |
| 1.90 |
4.70 |
8,62 |
9,11 |
12,10 |
13,43 |
16,30 |
17,70 |
19,54 |
