Kabel koncentryczny dystybucyjny (RG11) tc'11 Trishield (potrójnie ekranowany) uznanej na rynku marki tc'eq, stosowany przez wielu instalatorów i operatorów telewizji kablowych.
Przeznaczony do instalacji zbiorczych.
Kabel RG11 tc'11 Trishield jest nowoczesnym kablem o impedancji 75 Ω charakteryzuje się bardzo dobrymi parametrami elektrycznymi i mechanicznymi. Jego dielektryk wykonano nowoczesną metodą spieniania fizycznego.
Kabel posiada Opinię Techniczną Państwowego Instytutu Łączności w Warszawie, którą udostępniamy na życzenie
Konstrukcja
|
żyła
|
1.63mm ± 1% CCS
|
|
dielektryk
|
spieniony fizycznie PE 7,11 ± 0.15mm
|
|
- 1 warstwa
|
folia Al/PET, klejona do wewnętrznego dielektryka
|
|
- 2 warstwa
|
64x0.16mm, 60% pokrycia
|
|
- 3 warstwa
|
folia aluminiowana, dwustronnie laminowana
|
|
- 4 warstwa
|
-
|
|
płaszcz zewnętrzny
|
czarny PVC 10,10+/-0.1mm
|
|
minimalny promień gięcia
|
80 mm
|
|
uszczelnienie
|
żel niepłynny
|
Parametry elektryczne
|
skuteczność ekranowania
|
5MHz~30MHz: < 2,5mQ/m; 30MHz~1000MHz: > 85 dB, klasa A
|
|
pojemność kabla
|
wartość badana: 54±3 pF/m
|
|
rezystancja DC żyły wewnętrznej
|
40 Ohm/km
|
|
rezystancja DC ekranowania
|
19,3 Ohm/km
|
|
rezystancja DC pętli
|
59,3 Ohm/km
|
|
impedancja charakterystyczna
|
75 Ohm
|
|
|
|
Tłumienność Kabla [dB/100m]
|
5 MHz
|
55 MHz
|
250 MHz
|
400 MHz
|
550 MHz
|
750 MHz
|
1000 MHz
|
1750 MHz
|
2150 MHz
|
3000 MHz
|
|
1,5
|
3,15
|
6,72
|
8,53
|
9,97
|
11,97
|
14,27
|
19,52
|
21,65
|
25,86
|

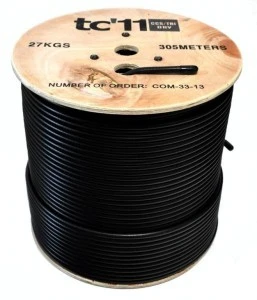

Opakowanie
|
opakowanie
|
bęben 305 m
|
|
średnica/wysokość bębna
|
360/370 mm
|
