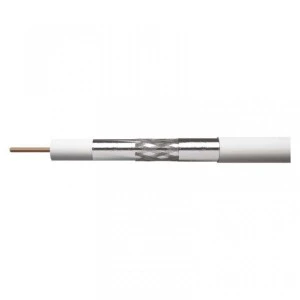

Kabel koncentryczny CB135, 100m EMOS S5382

typ kabla koncentrycznego: CB135,

impedancja: 75 Ohm,

zastosowanie: instalacje wewnętrzne, odporne na zakłócenia, CLASS A,

materiał żyły wewnętrznej: miedziowany drut stalowy (CCS),

średnica żyły wewnętrznej: 1,02 mm, typ dielektryka,

średnica: FPE 4,8 mm,

ilość ekranów: 3,

ekran I. folia: 1× Al/PES, materiał ekranu: aluminium (Al), ilość drucików w ekranie: 64× 0,12 mm, średnica ekranu: 64× 0,10 mm², pokrycie ekranem: 28 %,

ekran II. folia: Al/PES,

średnica płaszcza kabla: 6,8 mm,

materiał płaszcza kabla: PVC,

kolor płaszcza: biały,

pojemność (pF/m): 75,

współczynnik skrócenia fali: 0,85,

maksymalne tłumienie przy 20 °C (dB/100m) 10 MHz: 2,28, maksymalne tłumienie przy 20 °C (dB/100m) 100 MHz: 7,2, maksymalne tłumienie przy 20 °C (dB/100m) 450 MHz: 15, maksymalne tłumienie przy 20 °C (dB/100m) 650 MHz: 18,3, maksymalne tłumienie przy 20 °C (dB/100m) 860 MHz: 20,7, maksymalne tłumienie przy 20 °C (dB/100m) 1 000 MHz: 21,9, maksymalne tłumienie przy 20 °C (dB/100m) 2 000 MHz: 33,5,

minimalne tłumienie odbić przy 20 °C (dB) 300–600 MHz: 23, minimalne tłumienie odbić przy 20 °C (dB) 600–900 MHz: 20, minimalne tłumienie ekranu (dB) 10 ~ 800 MHz: >110,

maksymalna rezystancja dla prądu stałego przy 20 °C (Ohm/km) - rdzeń wewnętrzny: 25,3, maksymalna rezystancja dla prądu stałego przy 20 °C, (Ohm/km) - rdzeń zewnętrzny: 45,2,

rezystancja izolacji między żyłami przy 20 °C (MOhm/km): 500,

minimalny promień gięcia jednorazowy/wielokrotny: 30/60 mm, ciężar (kg/km): 41,

minimalne tłumienie odbić przy 20 °C (dB) 10–300 MHz: 25,

temperatura przechowywania: -20 °C do +75 °C,

temperatura użytkowania: +5 °C do +60 °C,

ilość na szpuli: 100 m, typ szpuli: papierowa szpula z nadrukiem, oznaczenie metrów: 1–100 m,

zalecane typy złącz - F zaciskane: *K7220, zalecane typy złącz - F skręcane: *K7331,

FPE = dielektryk piankowy,

klasa reakcji na ogień: Eca, substancje niebezpieczne: nie, opakowanie: 100 m, szpula,

okres gwarancyjny: 2 lata
