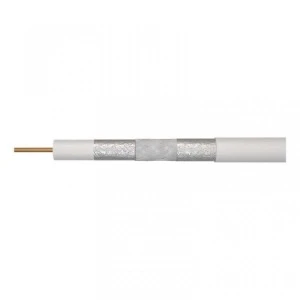

Kabel koncentryczny CB113, 500m EMOS S5268

typ kabla koncentrycznego: CB113,

impedancja: 75 Ohm,

zastosowanie: instalacje abonenckie CATV, SAT,

materiał żyły wewnętrznej: miedź (Cu),

średnica żyły wewnętrznej: 1,13 mm, typ dielektryka,

średnica: FPE 4,8 mm,

ilość ekranów: 3,

ekran I. folia: 1× Al/PES, materiał ekranu: cynowana miedź (CuSn), ilość drucików w ekranie: 144× 0,12 mm, średnica ekranu: 144× 0,12 mm2, pokrycie ekranem: >84 %,

ekran II. folia: Al/taśma spiralna, średnica płaszcza kabla: 7,05 mm,

materiał płaszcza kabla: PVC (HD 624),

kolor płaszcza: biały,

pojemność (pF/m): 53,

współczynnik skrócenia fali: 0,85,

maksymalne tłumienie przy 20 °C (dB/100m) 10 MHz: 2,2, maksymalne tłumienie przy 20 °C (dB/100m) 100 MHz: 5,8, maksymalne tłumienie przy 20 °C (dB/100m) 450 MHz: 12,5, maksymalne tłumienie przy 20 °C (dB/100m) 650 MHz: 15,3, maksymalne tłumienie przy 20 °C (dB/100m) 860 MHz: 18,5, maksymalne tłumienie przy 20 °C (dB/100m) 1 000 MHz: 19,3, maksymalne tłumienie przy 20 °C (dB/100m) 2 000 MHz: 29,5,

minimalne tłumienie odbić przy 20 °C (dB) 300–600 MHz: 25, minimalne tłumienie odbić przy 20 °C (dB) 600–900 MHz: 23, minimalne tłumienie ekranu (dB) 10 ~ 800 MHz: >95, PE = dielektryk polietylenowy: Foamed PE,

maksymalna rezystancja dla prądu stałego przy 20 °C (Ohm/km) - rdzeń wewnętrzny: 18,5, maksymalna rezystancja dla prądu stałego przy 20 °C, (Ohm/km) - rdzeń zewnętrzny: 38,5,

rezystancja izolacji między żyłami przy 20 °C (MOhm/km): 1 000,

minimalny promień gięcia jednorazowy/wielokrotny: 35/70 mm,

ciężar (kg/km): 43,5,

minimalne tłumienie odbić przy 20 °C (dB) 10–300 MHz: 30,

temperatura przechowywania: -20 °C do +75 °C,

temperatura użytkowania: +5 °C do +60 °C,

ilość na szpuli: 500 m,

typ szpuli: drewniana szpula,

oznaczenie metrów: 1–500 m,

zalecane typy złącz - F zaciskane: *K7220, zalecane typy złącz - F skręcane: *K7351, PES = warstwa folii, FPE = dielektryk piankowy,

klasa reakcji na ogień: Eca,

substancje niebezpieczne: nie,

opakowanie: 500 m, drewniana szpula,

okres gwarancyjny: 5 lat
