Przyszłościowy standard i najwyższa możliwa jakość dla Twojej sieci!

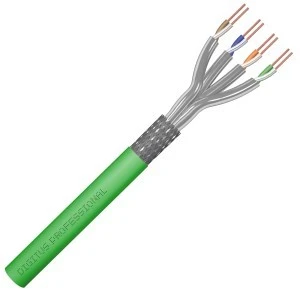

Najwyższej jakości, podwójnie ekranowany (S/FTP) przewód instalacyjny spełniający wymogi standardu kategorii 8.2 i osiągający bardzo wysoką częstotliwość przesyłu - do 2000 MHz.
Kabel charakteryzuje się doskonałymi parametrami elektrycznymi, pozwala na transmisję danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 40 Gb/s. Posiada solidną, bezhalogenową powłokę nierozprzestrzeniającą płomienia (LSOH / LSZH, klasa Dca) oraz żyły wykonane w 100% z miedzi o średnicy AWG 22/1.
Przeznaczony do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych szczególnie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych oraz wymagającym wysokich częstotliwości pracy. Idealny wybór do najbardziej wymagających aplikacji teleinformatycznych.
Charakterystyka:
- Przeznaczony do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 2000 MHz
- Zapewniają transmisję danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 40 Gb/s
- Spełnia wymagania dla standardu kategorii 8.2, dzięki czemu infrastruktura będzie przygotowana na przyszłe standardy i aplikacje
- Dzięki podwójnemu ekranowaniu S/FTP (każda para + wspólny) zapewnia doskonałą ochronę przed zakłóceniami i i może być stosowany w aplikacjach szczególnie zagrożonych oddziaływaniem zewnętrznych pól elektromagnetycznych
- Nierozprzestrzeniająca płomienia powłoka LSOH pozwala na użytkowanie przewodu w obiektach objętych uregulowaniami odnośnie reakcji wyrobów budowlanych na oddziaływanie ognia
- Bardzo wysoka klasa reakcji na ogień CPR - Dca (zgodna z wymaganiami normy EN 50575)
- Przystosowany do aplikacji: PoE, PoE+, 4p PoE, VoIP
Specyfikacja:
- Producent: Digitus
- Symbol: DK-1843-VH
- Kategoria: 8.2
- Typ ekranowania: S/FTP
- Typ kabla: wewnętrzny
- Konstrukcja: 8 przewodów, skręconych w 4 pary
- Przepustowość binarna (max): 40 Gb/s
- Pasmo częstotliwości (max): 2000 MHz
- Średnica zewnętrzna (nom.): 7,9 mm
- Średnica powłoki zewnętrznej (nom.): 0,55 mm
- Klasa CPR: Dca
- Obciążenie rozciągające (max.): 150 N
- Obciążenie ogniowe: 620 MJ/km
- Dynamiczny promień gięcia (min.): 8x ⌀
- Statyczny promień gięcia (min.): 4x ⌀
- Temperatura przechowywania: -20°C do +75°C
- Temperatury pracy: -20°C do +60°C
- Temperatura instalacji: 0°C do +50°C
- Waga: 60 kg/km
Właściwości elektryczne:
- Średnia impedancja: 100 ± 15 Ohm @ 1-2000 MHz
- Pojemność: 43 pF/m nominalna przy 1 KHz
- Asymetria pojemności (para - uziemienie): 99 pF/30 m max. przy 1 KHz
- Rezystancja izolacji (min.): 5 GOhm x km
- Rezystancja stałoprądowa (max.): 2.4 Ohm/30m (4% max. niezrównoważenie rezystancji)
- Rezystancja stałoprądowa pętli (max.): 5.6 Ohm/24m (3% max. niewyważenie rezystancji)
- Napięcie pracy (max.): 72 VDC
- Tłumienie sprzężenia: 85 dB Typ 1
- Opóźnienie fazowe (max.): 171 nS/30 m
- Opóźnienie propagacji sygnału (max.): 13.5 nS/30 m
- Klasyfikacja rozdzielania: „d" (zgodnie z EN 50174-2)
- Nominalna prędkość propagacji (NVP): 79%
Budowa:
- Przewodnik: drut miedziany AWG 22/1 (0,60mm nominalnie), czysta wyżarzona miedź
- Izolacja: polietylen spieniony SFS-PE (Foam-Skin)
- Indywidualne ekranowanie par: folia aluminiowa zapewniająca 100% pokrycie
- Ekran całościowy: oplot miedziany ocynowany zapewniający 50% pokrycie
- Powłoka zewnętrzna: LSZH, Dca
- Kodowanie kolorem: niebiesko-biały, pomarańczowo-biały, zielono-biały, brązowo-biały
- Kolor powłoki: zielony
Normy:
- Certyfikacja: połączenie kanału siłowego klasy I (kategoria 8) (2019-792)
- Standardy ISO/IEC 11801 3rd Ed.; IEC 61156-5
- Standardy DIN EN 50173-1/4; DIN EN 50288-9-1
- Bezhalogenowa powłoka kabla zgodna z normami IEC 60332-3-24, FRNC-C, LSZH-3 oraz CPR Euroclass Dca
Obszary zastosowań:
- Okablowanie podstawowe (kampus), drugorzędne (pionowe), trzeciorzędne (poziome)
- IEEE 802.3: 10Base-T, 100Base-T, 1000Base-T, 2.5GBase-T, 5GBase-T, 10GBase-T, 25GBase-T, 40GBase-T
- IEEE 802.5 16 MB; ISDN; FDDI; ATM; CATV
- Power over Ethernet Typ 1-4 (PoE / PoE+ / 4PPoE)
