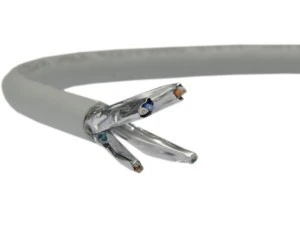

Ekranowany przewód S/FTP marki ALANTEC przeznaczony do budowy zaawansowanych sieci komputerowych spełniających wymogi kategorii 7A oraz pracujących w częstotliwości do 1000MHz (rozszerzona do 1500MHz). Kabel charakteryzuje się najwyższą jakością oraz doskonałymi parametrami przewyższającymi standardy. Pozwala na transmisję danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 10Gb/s, posiada solidną powłokę bezhalogenową LSOH oraz żyły wykonane w 100% z miedzi o średnicy 23AWG.
Przeznaczony do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych narażonych na oddziaływanie zakłóceń elektromagnetycznych o dużym natężeniu. Najczęściej wykorzystywany w dużych serwerowniach, przemyśle oraz wszędzie tam gdzie wymagana jest bardzo szybka transmisja danych połączona z odpornością na niekorzystne warunki.
Nadaje się do stosowania w obiektach objętych uregulowaniami odnośnie reakcji wyrobów budowlanych na oddziaływanie ognia (klasyfikacja ogniowa B2ca, powłoka bezhalogenowa).
Parametry techniczne:
- Producent: Alantec
- Symbol: KIS7ALSOH500B
- Kategoria: 7A
- Klasa: FA
- Konstrukcja: S/FTP
- Typ kabla: wewnętrzny
- Przekrój AWG: 4x2x23AWG
- Przepustowość binarna (max): 10 Gb/s
- Pasmo częstotliwości (max): 1000MHz (rozszerzona charakterystyka do 1500MHz)
- Klasyfikacja ogniowa CPR (Euroklasa): B2ca
- POE: 802.3 at
- Średnica zewnętrzna: 7,8 mm
- Promień zgięcia : 4 x średnica kabla
- Max siła ciągnienia: 120 N
- Zakres temp. podczas użycia: -30°C do +70°C
- Zakres temp. podczas instalacji: -10°C do +75°C
- Waga nominalna: 85 kg/km

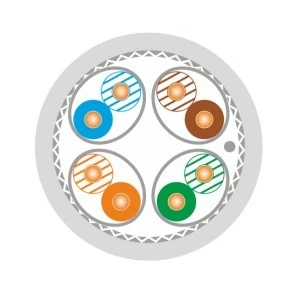

Budowa:
- Żyły: miedziane jednodrutowe o średnicy 0,58mm (23AWG)
- Izolacja: polietylenowa
- Ośrodek: 4 pary skręcone, każda para owinięta folią poliestrową, całość ekranowana oplotem z drutów Cu (pokrycie 50%)
- Ekran: pary ekranowane folią poliestrową pokrytą warstwą aluminium, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm, ośrodek dodatkowo ekranowany oplotem z drutów Cu
- Powłoka: tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH/FRNC)
- Kolor powłoki: jasnoszary
Właściwości elektryczne przy 20ºC:
- Pętla oporu prądu stałego: ≤ 95 Ω /km
- Opór zmienny: ≤ 2%
- Opór izolacyjny (500V): ≥ 5000 MΩ *km
- Opór bierny pojemnościowy przy 800 Hz: nom. 48 nF/km
- Zmienny bierny opór pojemnościowy: ≤ 1500 pF/km
- Charakterystyczny opór pozorny (1-1000MHz): (100 ± 15) Ω
- Nominalna prędkość rozprzestrzeniania się (NVP): 74%
- Opóźnione rozprzestrzenianie się: Nominalnie ≤ 535 ns/100m
- Kąt opóźnienia: Nominalnie ≤ 20 ns/100m
- Tester instalacji prądu stałego, 1 min. (rdzeń): 1000 V
Normy i badania:
- PN-EN 50173
- PN-EN 50561
- PN-EN 61000-6-1:2008P
- ISO/IEC 11801
- Wysoka jakość produktu została zweryfikowana badaniem w laboratorium INTERTEK w Nowym Jorku (USA) oraz potwierdzona stosownym certyfikatem
- Wszystkie przewody ALANTEC są zgodne z dyrektywą CPR dotyczącą klasyfikacji wyrobów budowlanych pod względem odporności na działanie ognia oraz definiujące metody badań dla przewodów przeznaczonych do instalowania w budynkach
- Produkt został objęty 25 letnią gwarancją systemową
