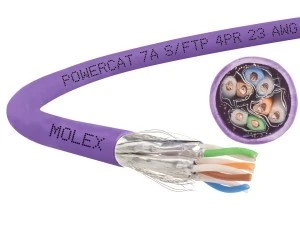

Kabel FTP kat.7A S/FTP 4x2x0,57 fioletowy LSOH Molex /500m/

CHARAKTERYSTYKA TECHNICZNA

Rodzaj kabla:

S/FTP

Kategoria:

7A

Częstotliwość:

1200 MHz

Przepustowość:

> 10 Gb/s

Przekrój:

4 x 2 x 0,57 mm

Żyły:

miedziane jednodrutowe o średnicy 0,57 mm (23AWG)

Średnica przewodnika w izolacji:

nom. 1,0 mm

Kolory izolacji żył:

zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą

Ośrodek:

cztery pary żył skręcone w ośrodek

Ekranowanie:

tak, wielowarstwowe w postaci ekranu ogólnego umieszczonego na ośrodku kabla oraz indywidualnego ekranu na każdej parze

Typ ekranu:

pary ekranowane folią aluminiową lakierowaną zapewniajacą 100% pokrycia, pod którą znajduje się żyła uziemiająca wykonana z ocynowanej miedzi, ośrodek dodatkowo ekranowany oplotem wykonanym z miedzianych drutów pokrytych cyną

Powłoka:

tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSZH)

Kolor powłoki:

fioletowy (RAL 4005)

Klasyfikacja ogniowa:

Dca-s1a,d1,a1

Zastosowanie:

Kabel jest przeznaczony do instalowanie w okablowaniu poziomym oraz pionowym przeznaczonym do przesyłu danych a dzięki eliminacji problemów związanych z parametrem Alien NEXT jest idealnym medium dla aplikacji 10G.

WŁAŚCIWOŚCI MECHANICZNE

Promień zgięcia:

podczas instalacji: 8 x Ø zewnętrzna przewodu
w czasie pracy: 4 x Ø zewnętrzna przewodu

Max. siła ciągnienia:

100 N

Średnica zewnętrzna:

≤ 7,2 mm

Waga:

26 kg

Zakres temp. podczas pracy:

-20°C do +60°C

Zakres temp. podczas układania:

0°C do +50°C

WŁAŚCIWOŚCI ELEKTRYCZNE

Impedancja charakterystyczna w zakresie częstotliwości:

1 - 1200 MHz: 100 ± 5 Ω

Rezystancja:

max. 93 Ω/km

Tolerancja rezystancji:

≤ 2%

Pojemność przy 1kHz:

nom.45 pF/m

Asymetria pojemności torów transmisyjnych względem ziemi przy 1kHz (max):

1500 pF/km

Max. napięcie:

72 Vdc

Prędkość propagacji NVP:

77-80% - nadrukowane na otulinie kabla

Kąt opóźnienia:

≤ 15 ns/100m

Rezystancja izolacji (500V):

≥ 500 MΩ•km

Tłumienność:

IEC 61156-5 TYPE I

Skuteczność ekranowania w zakresie częstotliwości:

30 - 1000 MHz: ≥ 60 dB

Impedancja transferowa:

IEC 61156 Grade 1

Tłumienność odbiciowa (RL) w danym zakresie częstotliwości:

10 MHz: ≥ 25,0 dB
100 MHz: ≥ 20,1 dB
250 MHz: ≥ 17,3 dB
250 MHz: ≥ 17,3 dB
600 MHz: ≥ 17,3 dB
1000 MHz: ≥ 15,1 dB
1200 MHz: ≥ 14,3 dB

Spełnione normy:

IEC 611565 (zgodnie z ISO/IEC 11801 2nd edition) dla kategorii 7A
TIA568C.2 dla kategorii 6 i 6A
ISO/IEC 11801 Ed. 2.2:2011
PN-EN50173:2011
IEC 60332-1
IEC 60754 (gaz)
IEC 61034 (dym)
EN 50575:2014+A1:2016
