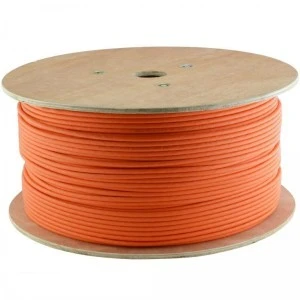

Kabel FTP kat.7 S/FTP 4x2x0,57 pomarańczowy LSOH NEKU 100m

Ekranowany przewód S/FTP marki NEKU przeznaczony do budowy zaawansowanych sieci komputerowych spełniających wymogi kategorii 7 oraz pracujących w częstotliwości do 600MHz (rozszerzona do 1000MHz). Kabel charakteryzuje się najwyższą jakością oraz doskonałymi parametrami przewyższającymi standardy. Pozwala na transmisję danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 10Gb/s (na długości do 100m). Posiada solidną powłokę bezhalogenową LSOH oraz żyły wykonane w 100% z miedzi o średnicy 23AWG.

Przeznaczony do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych narażonych na oddziaływanie zakłóceń elektromagnetycznych o dużym natężeniu. Najczęściej wykorzystywany w dużych serwerowniach, przemyśle oraz wszędzie tam gdzie wymagana jest bardzo szybka transmisja danych połączona z odpornością na niekorzystne warunki.

Nadaje się do stosowania w obiektach objętych uregulowaniami odnośnie reakcji wyrobów budowlanych na oddziaływanie ognia (klasyfikacja ogniowa Eca, powłoka bezhalogenowa).

Parametry techniczne:

• Producent: NEKU
• Symbol: 01.4015
• Kategoria: 7
• Klasa: F
• Konstrukcja: S/FTP
• Typ kabla: wewnętrzny
• Przekrój AWG: 4x2x23AWG
• Przepustowość binarna (max): 10 Gb/s (do 100m)
• Pasmo częstotliwości (max): 600MHz (rozszerzona charakterystyka do 1000MHz)
• Klasyfikacja ogniowa CPR (Euroklasa): Eca
• Średnica zewnętrzna: 7,3 mm
• Promień zgięcia : 4 x średnica kabla
• Zakres temp. podczas użycia: -20°C do +60°C
• Zakres temp. podczas instalacji: 0°C do +50°C
• Waga nominalna: 51 kg/km

Budowa:

• Żyły: jednodrutowe z miedzi elektrolitycznej o średnicy 0,57mm (23AWG)
• Izolacja: specjalna mieszanka poliolefinowa
• Ośrodek: 4 pary skręcone, każda para owinięta folią, całość ekranowana oplotem
• Ekran: pary indywidualnie ekranowane folią poliestrową pokrytą warstwą aluminium, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego, ośrodek dodatkowo ekranowany oplotem z ocynowanych drutów Cu
• Powłoka: tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH/FRNC)
• Kolor powłoki: pomarańczowy (RAL 2003)

Właściwości elektryczne:

• Impedancja w zakresie 4-100Mhz: 100±15Ω
• Impedancja w zakresie 100-200Mhz: 100±22Ω
• Impedancja w zakresie 200-600Mhz: 100±32Ω
• Max. oporność przewodnika w 20°C: 8,4Ω/100m
• Asymetria rezystancji żył w parze: ≤2,5%
• Pojemność wzajemna: 45 pF/m
• Asymetria pojemności torów transmisyjnych względem ziemi: 330pF/100m
• Impedancja sprzężeniowa ekranu w zakresie częstotliwości 100MHz (max): 10mΩ/m
• Tłumienność sprzężeniowa: ≥ 80 dB
• Tłumienność odbiciowa dla częst. 4MHz (min): 23dB
• Tłumienność odbiciowa dla częst. 20MHz (min): 25dB
• Tłumienność odbiciowa dla częst. 100MHz (min): 20,1dB
• Tłumienność odbiciowa dla częst. 200MHz (min): 18dB
• Tłumienność odbiciowa dla częst. 600MHz (min): 17,3dB
• Prędkość propagacji NVP: 79%
• Opóźnienie propagacji przy częst. 4MHz: 552ns/100m
• Opóźnienie propagacji przy częst. 20MHz: 542ns/100m
• Opóźnienie propagacji przy częst. 100MHz: 538ns/100m
• Opóźnienie propagacji przy częst. 600MHz: 535ns/100m
• Kąt opóźnienia (max): 25ns/100m

Normy i badania:

• PN-EN 50173
• ISO/IEC 11801
• Przewody NEKU są zgodne z dyrektywą CPR (norma PN-EN 50575) dotyczącą klasyfikacji wyrobów budowlanych pod względem odporności na działanie ognia oraz definiujące metody badań dla przewodów przeznaczonych do instalowania w budynkach
• Produkt został objęty 5 letnią gwarancją produktową
