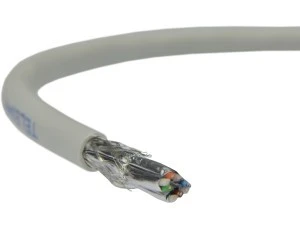

CHARAKTERYSTYKA TECHNICZNA
|
|
Rodzaj kabla:
|
S/FTP
|
|
Kategoria:
|
7
|
|
Częstotliwość:
|
600 MHz
|
|
Przepustowość:
|
10 Gb/s
|
|
Przekrój:
|
4 x2 x 0,46 mm (27/7 AWG)
|
|
Żyły:
|
miedziane, wielodrutowe o łącznej średnicy 0,46 mm (27/7 AWG)
|
|
Izolacja:
|
spieniony polietylen z naskórkiem (Ø 1,02 mm)
|
|
Kolory izolacji żył:
|
zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą
|
|
Ośrodek:
|
cztery pary żył skręcone w ośrodek
|
|
Ekranowanie:
|
tak, wielowarstwowe w postaci ekranu ogólnego umieszczonego na ośrodku kabla oraz indywidualnego ekranu na każdej parze
|
|
Typ ekranu:
|
pary indywidualnie ekranowane laminowaną aluminium folią z tworzywa sztucznego, dodatkowo ośrodek kabla ekranowany jest oplotem z ocynowanych drutów Cu
|
|
Powłoka:
|
tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSZH)
|
|
Kolor powłoki:
|
szary (RAL 7035)
|
|
Zastosowanie:
|
Przewody przyłączeniowe
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T
IEEE 802.5: 16MB; ISDN; TPDDI; ATM
|
|
WŁAŚCIWOŚCI MECHANICZNE
|
|
Promień zgięcia:
|
przy obciążeniu rozciągajacym: ≥ 50 mm
bez obciążenia: ≥ 25 mm
|
|
Max. siła ciągnienia:
|
60 N
|
|
Średnica zewnętrzna:
|
5,8 mm
|
|
Waga kabla / km:
|
37,34 kg
|
|
Zakres temp. podczas pracy:
|
-40°C do +75°C
|
|
Zakres temp. podczas układania:
|
-10°C do +60°C
|
|
Energia spalania:
|
543 MJ/km
0,151 kWh/km
|
|
WŁAŚCIWOŚCI ELEKTRYCZNE
|
|
Rezystancja pętli żył w torze w temp. 20°C (max):
|
≤ 366 Ω/km
|
|
Asymetria rezystancji żył w parze:
|
≤ 2%
|
|
Rezystancja izolacji (500V):
|
min. 150 MΩ•km
|
|
Pojemność skuteczna dowolnej pary przy 1 kHz:
|
nom. 4,6 nF/100m
|
|
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max):
|
max.160 pF/100m
|
|
Impedancja falowa w zakresie częstotliwości:
|
1 - 100 MHz: 100 ± 15 Ω
100 - 200 MHz: 100 ± 22 Ω
200 - 600 MHz: 100 ± 25 Ω
|
|
Prędkość propagacji NVP:
|
ok. 78%
|
|
Opóźnienie propagacji:
|
≤ 427 ns/100m
|
|
Kąt opóźnienia:
|
≤ 25 ns/100m
|
|
Próba napięciowa (DC, 1 min);
rdzeń/rdzeń i rdzeń/ekran:
|
750V/1min
|
|
Impedancja sprzężeniowa ekranu przy danej częstotliwości:
|
1 MHz: 50 mΩ/m
10 MHz: 100 mΩ/m
30 MHz: 200 mΩ/m
100 MHz: 1000 mΩ/m
|
|
Spełnione normy:
|
DIN EN 50173-1
EN 50288-4-2
ISO/IEC 11801
IEC 61156-6
EIA/TIA 568-C.2
IEC 60332-1
UL 444 CM
|
