Ekranowany przewód U/FTP marki NEKU przeznaczony do budowy sieci komputerowych spełniających wymogi kategorii 6A oraz pracujących w częstotliwości do 500MHz.
Kabel charakteryzuje się najwyższą jakością oraz doskonałymi parametrami. Pozwala na transmisję danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 10Gb/s (na odległości do 100m). Posiada bezhalogenową powłokę LSOH oraz żyły wykonane w 100% z miedzi o średnicy 23AWG. Został sklasyfikowany zgodnie z euroklasą Dca.
Przeznaczony do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych narażonych naoddziaływanie zakłóceń elektromagnetycznych. Najczęściej wykorzystywany w instalacjach komputerowych, telefonicznych, alarmowych oraz CCTV.

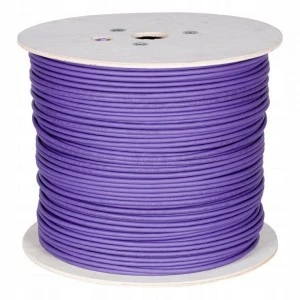

Przewód sprzedawany jest w gotowych odcinkach po 500m. Kupując 2 sztuki otrzymasz 2 odcinki, każdy po 500m.
Charakterystyka:
- Producent: NEKU
- Symbol: 01.0249
- Kategoria: 6A
- Klasa: EA
- Konstrukcja: U/FTP
- Typ kabla: wewnętrzny
- Przekrój AWG: 4x2x23AWG
- Przepustowość binarna: 10 Gb/s (odległość do 100m)
- Pasmo częstotliwości (max): 500 MHz
- Klasyfikacja ogniowa CPR (Euroklasa): Dca
- Normy: EN 50173, ISO/IEC 11801, ANSI/TIA 568.2-D
- Temperatura instalacji: 0°C do +50°C
- Temperatura pracy: -20°C do +60°C
- Średnica zewnętrzna (przybliżona): 7,4 mm
- Waga: 58 kg/km
Budowa:
- Żyły: miedziane jednodrutowe Cu Ø 0,56 mm (23AWG)
- Izolacja: polietylen o trzywarstwowej konstrukcji PE (Skin-Foam-Skin) Ø 1,32 mm
- Powłoka: tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH/FRNC) Ø 7,4 mm
- Ośrodek: 4 pary skręcone, każda para owinięta folią aluminiową
- Ekran: folia aluminiowa, pod powłoką żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm (26AWG)
- Rip cord: tak
- Kolor powłoki: fioletowy
Właściwości mechaniczne:
- Maksymalna siła naciągu: ≤100 N
- Wydłużenie przewodnika: ≥15%
- Wytrzymałość na rozciąganie (powłoka przed starzeniem): ≥8,3 MPa
- Wydłużenie (powłoka przed starzeniem): ≥100%
- Wytrzymałość na rozciąganie (powłoka po starzeniu 100℃, 24×2h): ≥75% × wytrzymałość przed starzeniem
- Wydłużenie (powłoka po starzeniu 100℃, 24×2h): ≥75% × wydłużenie przed starzeniem
Właściwości elektryczne:
- Impedancja w zakresie 4-100 MHz: 100 ± 15 Ω
- Impedancja w zakresie 100-200 MHz: 100 ± 22 Ω
- Impedancja w zakresie 200-500 MHz: 100 ± 32 Ω
- Asymetria rezystancji (DC): max. 5%
- Rezystancja przewodnika przy 20℃ (DC): ≤73,2 Ω/km
- Asymetria pojemności pary względem ziemi: ≤330 pF/100m
- Rezystancja izolacji: >5000 MΩxkm
- Wytrzymałość dielektryczna: DC 2500V przez 2 sekundy
Klasyfikacja ogniowa CPR (Euroklasa) - Dca
Przewód w izolacji zapalnej przy średniej ilości energii cieplnej, spełniającej kryteria klasy Dca zgodnie z normą EN 50575:2014 + A1:2016 oraz Rozporządzeniem Parlamentu Europejskiego i Rady (UE) nr 305/2011 z dnia 9 marca 2011 r. (Construction Products Regulation lub CPR).
Przewody klasy Dca są przeznaczone do stosowania w budynkach, które muszą spełniać wysokie wymagania dotyczące bezpieczeństwa (np. w obiektachwysokościowych, mieszkalnych oraz pomieszczeniach przeznaczonych do zgromadzeń) poza obrębem dróg ewakuacyjnych.
