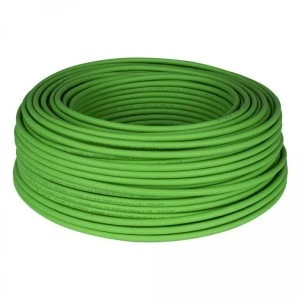

Wysokiej jakości przewód F/UTP przeznaczony do budowy sieci komputerowych spełniającej wymogi kategorii 6 oraz pracujących w częstotliwości 250 MHz.
Kabel charakteryzuje się doskonałymi parametrami elektrycznymi, pozwala na transmisję danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 10 Gb/s. Posiada solidną powłokę bezhalogenową LSOH oraz żyły wykonane w 100% z miedzi o średnicy 24AWG.
Może być stosowany do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Odpowiedni także do instalacji telefonicznych, alarmowych i CCTV.
Najważniejsze funkcje:
- Kabel miedziany F/UTP 450/24 o częstotliwości do 450 MHz
- Spełnia wszystkie wymagania kategorii 6 zgodnie z normami EN50288-5-1 i IEC 61156-5
- Zapewnia wysokie marginesy systemowe zgodnie z ISO/IEC 11801Ed.2.2 (2011) i EN 50173-1 (2011)
- Skrętka otoczona metalowym ekranem foliowym
- Powłoka LSZH, CPR B2ca-s1a,d0,a1
- Spełnia wymagania klasy B + promieniowanie zakłócające, jak również normy odporności (EN 55022 i EN 55024)
- Obsługuje zasilanie przez sieć Ethernet (PoE / PoE+) zgodnie z normami
- IEEE 802.3at
Dane techniczne:
- Producent: CORNING 3M
- Symbol: UU009175389
- Kategoria: 6
- Typ ekranowania: F/UTP
- Typ kabla: wewnętrzny
- Konstrukcja: 4 pary
- Kolor: zielony
- Przepustowość binarna (max): 10 Gb/s
- Pasmo częstotliwości (max): 250 MHz
- Przybliżona średnica zewnętrzna: 7,3 mm
- Promień zgięcia w czasie instalacji: 8 x średnica kabla
- Promień zgięcia w czasie pracy: 4 x średnica kabla
- Reakcja na ogień: B2ca, s1a, d0, a1
- Temperatura instalacji: 0°C / +50°C
- Temperatura pracy: -20°C / +60°C
- Waga nominalna: 53 kg/szpula
Budowa:
- Żyła przewodząca: pojedynczy drut miedziany o średnicy zewnętrznej AWG 24 [0,53mm]
- Izolacja: bezhalogenowy materiał piankowy
- Ekran całościowy: folia aluminiowa
- Powłoka zewnętrzna: LSOH
- Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa (skręcone w parę z żyłą z paskiem)
- Kolor powłoki: zielony
Właściwości elektryczne:
- Niezrównoważenie rezystancji przewodu: 2%
- Opóźnienie: 45 ns/100 m
- Maks. rezystancja pętli: 190 MΩ*km
- Opóźnienie propagacji: 545 ns/100 m
- Napięcie znamionowe: Maks. poniżej 75 V prądu stałego; maks. poniżej 50 V prądu przemiennego
- Rezystancja izolacji: 5000 MΩ*km
- Impedancja przenoszenia powierzchni: 100 mΩ
- Prędkość propagacji: przy >10 MHz (NVP*c) 69 %
- Tłumienie sprzężenia: 55 dB
