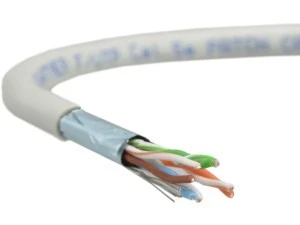

Kable przyłączeniowy (patch cable), przewidziany jest do pracy w sieciach komputerowych multimedialnych ( transmisja danych, głosu i obrazu telewizyjnego o wysokiej rozdzielczości - HDTV ), z okablowaniem strukturalnym budynków włącznie, w sieciach przemysłowych i innych sieciach dedykowanych, odpornych na zakłócenia elektromagnetyczne. Kable nadają się do stosowania wewnątrz budynków. Tory kabli karegorii 5e przewidziane są do pracy przy częstotliwościach do 100MHz, z przepływnością binarną do 1Gb/s.
EIA/TIA 568-B.2; IEC 61156-5; ISO/IEC 11801; EN50173 PVC IEC 60332-1; UL 1581, FT2 (horizontal flame test)
CHARAKTERYSTYKA TECHNICZNA |
|
Rodzaj kabla: |
F/UTP |
Kategoria: |
5e |
Częstotliwość: |
100 MHz |
Przepustowość: |
1 Gb/s |
Przekrój: |
4 x 2 x 0,48 (26/7 AWG) |
Żyły: |
miedziane, wielodrutowe o łącznej średnicy 0,48 mm (26/7 AWG) |
Izolacja: |
polietylen PE (Ø 0,92 mm) |
Kolory izolacji żył: |
zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym |
Ośrodek: |
cztery pary żył skręcone w ośrodek |
Ekranowanie: |
tak w postaci ekranu ogólnego umieszczonego na ośrodku kabla |
Typ ekranu: |
folia z tworzywa sztucznego pokrytego aluminium, żyła uziemiająca wykonana z ocynowanej miedzi o średnicy 0,58 mm (24/7 AWG) |
Powłoka: |
polwinit PVC |
Kolor powłoki: |
szary (RAL 7035) |
Zastosowanie: |
Przewody przyłączeniowe |
WŁAŚCIWOŚCI MECHANICZNE |
|
Promień zgięcia: |
przy obciążeniu rozciągajacym: ≥ 40 mm |
Max. siła ciągnienia: |
60 N |
Średnica zewnętrzna: |
5,4 mm |
Waga kabla / km: |
31,84 kg |
Zakres temp. podczas pracy: |
-20°C do +60°C |
Zakres temp. podczas układania: |
-10°C do +60°C |
Energia spalania: |
468 MJ/km |
WŁAŚCIWOŚCI ELEKTRYCZNE |
|
Rezystancja pętli żył w torze w temp. 20°C (max): |
≤ 290 Ω/km |
Asymetria rezystancji żył w parze: |
≤ 2% |
Rezystancja izolacji (500V): |
≥ 5000 MΩ•km |
Pojemność skuteczna dowolnej pary przy 1 kHz: |
nom. 5,1 nF/100m |
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max): |
max. 160 pF/100m |
Impedancja falowa w zakresie częstotliwości: |
1 - 100 MHz: 100 ± 15 Ω |
Prędkość propagacji NVP: |
ok. 67% |
Opóźnienie propagacji: |
≤ 498 ns/100m |
Kąt opóźnienia: |
≤ 45 ns/100m |
Próba napięciowa (DC, 1 min); |
1kV/1min |
Impedancja sprzężeniowa ekranu przy danej częstotliwości: |
1 MHz: 50 mΩ/m |
Spełnione normy: |
DIN EN 50173-1 |
