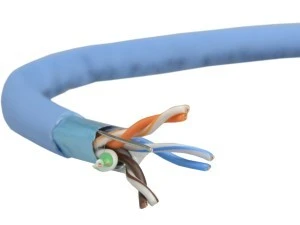

Kabel wysokiej jakości, renomowanej firmy TELEGARTNER, z solidną powłoką, grubymi żyłami w 100% miedzianymi i bardzo dobrymi parametrami transmisyjnymi.
Kabel przewidziany jest do pracy w sieciach komputerowych multimedialnych (transmisja danych, głosu i obrazu telewizyjnego o wysokiej rozdzielczości - HDTV ), z okablowaniem strukturalnym budynków włącznie, w sieciach przemysłowych i innych sieciach dedykowanych, odpornych na zakłócenia elektromagnetyczne.
Kable nadają się do stosowania wewnątrz budynków. Tory kabli kategorii 5 przewidziane są do pracy przy częstotliwościach do 100MHz, z przepływnością binarną do 1Gb/s.
Niemiecka firma TELEGARTNER to producent najwyższej jakości podzespołów do sieci, opartych na skrętce miedzianej oraz światłowodach, profesjonalnych złączy telekomunikacyjnych wysokiej częstotliwości oraz kabli telekomunikacyjnych i sieciowych.
|
CHARAKTERYSTYKA TECHNICZNA
|
|
Rodzaj kabla:
|
Kabel teleinformatyczny
|
|
Kategoria:
|
5
|
|
Częstotliwość:
|
100 MHz
|
|
Przekrój:
|
4 x 2 x 0,5
|
|
Żyły:
|
gołe, jednodrutowe, miedziane 0,51 mm (AWG24/1)
|
|
Izolacja:
|
polietylen, Ø 1,1 mm
|
|
Ośrodek:
|
cztery pary żył skręcone w ośrodek
|
|
Ekran:
|
folia z tworzywa sztucznego laminowanego aluminium skierowana na zewnatrz, miedziany kabel odprowadzający Ø 0,4 mm AWG26 (cynowany)
|
|
Powłoka:
|
izolacja bezhalogenowa LSZH (Low Smoke, Zero Halogen)
|
|
Kolor:
|
niebieski (RAL 5012)
|
|
WŁAŚCIWOŚCI ELEKTRYCZNE
|
|
Rezystancja izolacji (500V):
|
5 GΩ*km
|
|
Rezystancja pętli żył w torze w temp. 20°C (max):
|
≤ 187,4 Ω /km
|
|
Charakterystyczny opór pozorny (1-100MHz):
|
(100 ± 15) Ω
|
|
Prędkość propagacji NVP:
|
ok. 68 %
|
|
Kąt opóźnienia:
|
≤ 40 ns/100m
|
|
Test instalacji prądu stałego, 1 min. (rdzeń/rdzeń i rdzeń/ekran):
|
1000 V
|
|
Tłumienność ekranowania w zakresie częstotliwości 30÷100 MHz (min.):
|
55 dB
|
|
WŁAŚCIWOŚCI MECHANICZNE
|
|
Promień zgięcia przy montażu:
|
≥ 50 mm
|
|
Promień zgięcia po zainstalowaniu:
|
≥ 25 mm
|
|
Zakres temp. podczas użycia:
|
-15°C do + 70°C
|
|
Zakres temp. podczas instalacji:
|
0°C do + 60°C
|
|
Średnica zew.:
|
6,3 mm
|
|
Masa / km:
|
40 kg
|
|
Stosowanie:
|
kampusowe, pionowe i poziome
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T;
IEEE 802.5: 16MB; ISDN; TPDDI; ATM
|
|
Spełnione normy:
|
DIN EN 50173-1
EN 50288-2-1
ISO/IEC 11801
IEC 61156-5
EIA/TIA 568-C.2
IEC 60332-1
IEC 60754-2
IEC 61034
|
