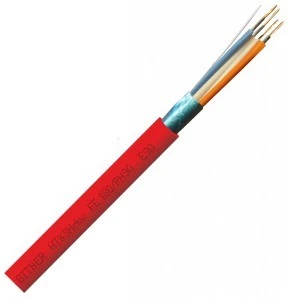

Kabel bezhalogenowy w ekranie HTKSHekw PH90 1x2x1 /300m/

Przewody elektroenergetyczne ognioodporne, bezhalogenowe przeznaczone do zasilania instalacji w obiektach o podwyższonych wymaganiach przeciwpożarowych. Ich specjalna budowa zapewnia dopływ energii elektrycznej do urządzeń, których działanie jest niezbędne podczas pożaru oraz jego gaszenia.

W warunkach pożaru kable te zapewniają prawidłowe funkcjonowanie instalacji przez co najmniej 90 min (PH90) oraz trwałość izolacji kabla przez 3h (FE180). Podczas spalania nie wydzielają toksycznych gazów oraz gęstych dymów. Kable nadają się do instalowania na stałe wewnątrz budynków. Statyczny ekran (ekw) zabezpiecza kable przed wpływem zewnętrznych pól magnetycznych.

Zastosowanie:

• Instalacje oświetlenia awaryjnego
• Systemy oddymiania i bezpieczeństwa pożarowego
• Systemy alarmowe, sygnalizacyjne, teletransmisyjne
• Dźwiękowych systemy ostrzegawcze (DSO)
• Systemy sygnalizacji pożaru i automatyki pożarniczej
• Inne urządzenia przeciwpożarowe, których działanie przewidziane jest w warunkach pożaru

Właściwości:

• Ognioodporne
• Bezhalogenowe
• Nierozprzestrzeniające płomienia
• Brak korozyjnych gazów
• Niska emisja dymów
• Podwyższona trwałość izolacji FE180
• Podtrzymanie funkcji kabla PH90
• Niska obciążalność pożarowa
• Pasujące uchwyty UDF/UEF: 8mm

Przewody HTKSHekw FE180/PH90 E90 zostały przebadane zgodnie z wymogami normy DIN 4102 cz.12 i mogą być instalowane w trasach kablowych E90 jako element zespołu kablowego E90 (montaż na uchwytach co 30 lub 60 cm).

Specyfikacja:

• Producent: Bitner
• Symbol: B10104
• Rodzaj: HTKSHekw FE180/PH90 E90
• Ilość par: 1x2x1,0 mm
• Średnica zewnętrzna: 8,0 mm
• Zakres temperatury podczas pracy: -25°C do 70°C
• Min temperatura układania: -5°C
• Napięcie pracy: 225 V
• Próba napięciowa (napięcie przemienne): 1500 V
• Próba napięciowa (napięcie stałe): 2250 V
• Rezystancja izolacji (minimum): 500 Mxkm
• Pojemność skuteczna pary przy 1kHz (maksymalnie): 150 nF/km
• Min. promień gięcia: 10 x Ø
• Waga: 70 kg/km
• Cu: 16,3 kg/km

Budowa przewodu:

• Żyły: miedziane jednodrutowe kl.1 (wg PN-EN 60228, EN 60228, IEC 60228)
• Izolacja: obwój z taśmy mikowej i polimer bezhalogenowy
• Kolory żył: zgodnie z PN-T-90321:1992
• Ośrodek: pary skręcone równolegle
• Obwój ośrodka: taśma poliestrowa
• Ekran (ekw): folia aluminiowa laminowana z żyłą uziemiającą 0,4mm
• Powłoka zewnętrzna: bezhalogenowa mieszanka polimerowa
• Kolor powłoki: czerwony

Badania:

• Odporność pojedynczego kabla na rozprzestrzenianie płomienia (ognioodporność): PN-EN 60332-1, EN 60332-1, IEC 60332-1, VDE 0482-332-1
• Odporność wiązki kabli na rozprzestrzenianie płomienia: PN-EN 60332-3-24, EN 60332-3-24, IEC 60332-3-24,VDE 0482-332-3-24
• Emisja korozyjnych gazów wydzielanych podczas spalania: PN-EN 602754-2, EN 602754-2, IEC 602754-2, VDE 0482-754-2
• Emisja gęstości dymów wydzielanych podczas spalania: PN-EN 61034-2, EN 61034-2, IEC 61034-2, VDE 0482-1034-2
• Odporność izolacji na długotrwałe działanie ognia (trwałość izolacji) FE180: PN-IEC 60331-21, IEC 60331-21, VDE 0472-814
• Zachowanie funkcji instalacji kablowych E90: VDE 4102-12
• Zachowanie funkcji kabla podczas pożaru (PH90): PN-EN 50200, EN 50200

Polska produkcja

Prezentowany przewód został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.
