Charakterystyka robocza
– dowolna pozycja montażowa
– wersje LPSJ2... można montować na pokrywie obudowy LPZ...
– warunki otoczenia:
• temperatura pracy: -25...+60°C
• temperatura składowania: -40...+70°C
– stopień ochrony:
• według IEC/EN: IP66
• według UL: typ 1, 2, 3R, 4, 4X, 12, 12K
• IP20 dla zestyków.
- trwałość mechaniczna: 1 000 000 cykli
Materiał: Stop aluminium i cynku wykorzystywany jest na części metalowe, a części z tworzywa wytwarza się z poliamidu i poliwęglanu. Uszczelka wykonana jest z gumy NBR.
Charakterystyka ogólna zestyków
Znamionowe napięcie izolacji: 690V
Znamionowy prąd termiczny Ith: 10A.
Przeznaczenie według IEC/EN/BS 60947-5-1 - A300 Q300.
Kategoria obciążenia AC15: 24V 6A, 240V 3A
Kategoria obciążenia DC13: 12V 0,55A, 24V 0,55A, 250V 0,27A
Rezystancja zestyków: ≤20mΩ
Zaciski: śruba zaciskowa z podkładką
Maksymalny moment obrotowy dokręcania: 1Nm
Adapter montażowy oraz zestyki w komplecie z produktem.
Adapter mocuje się do powierzchni montażowej przy pomocy śrub będących w komplecie (Tmax = 0,8Nm).

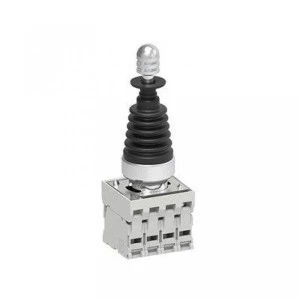

Joystick montuje się w adapterze poprzez niewielki obrót.
Zestyki montuje się na zatrzaski na adapterze montażowym.
Można zamontować 2 zestyki typu LPXC... na joysticku LPSJ2... i 4 zestyki LPXC... na LPSJ4...
Certyfikaty: cULus.
Zgodne z normami: IEC/EN/BS 60947-1, IEC/EN/BS 60947-5-1, UL508, CSA C22.2 nr 14
