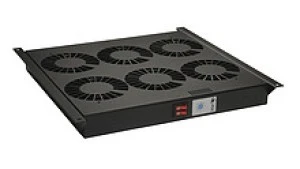

Opis urządzenia wentylacyjnego
Jednostka wentylacyjna jest to kompaktowe urządzenie, które można zamontować we wszystkich wolnostojących szafach typu LC. Z przodu znajduje się dwusekcyjny przełącznik kołyskowy z sygnalizacją pracy oraz termostat do nastawiania temperatury. Termostat jest regulowany od 0 do 60 ° C. Gniazdo do podłączeznia kabla zasilającego znajduje się z tyłu urządzenia Tkanina i pokrywa filtracyjna może być przykręcona z góry i od spodu. Jdnostka wentylacyjna może być obrócona o 180 °, co daje możliwość zmiany kierunku przepływu powietrza.
Specyfikacja techniczna
Wymiary (SxWxG): 368 x 368 x 45 mm
Waga 2/4/6 pozycji: 5,6 / 6,5 / 7,5 kg bez kabla
System Napięcie: 1NPE, 230V, 50/60 Hz, TN-S
Prąd w pozycjach 2/4/6 - 0,65 / 1 / 1,6 Amax.
Zużycie w pozycji 2/4/6 : 70/140/210 W max.
Przepływ powietrza w pozycji 2/4/6 : 300/600/900 m3 / h max (bez tkaniny filtracyjnej).
Termostat Histereza: 7 ° C
Zakres regulacji temperatury: 0-60 ° C
Stopień ochrony IP: IP 20
Stosowane są wentylatory zgodne z przepisami technicznymi i bezpieczeństwa.
Sterowanie
Włączanie i wyłączanie jednostki wentylacji, - tryb pracy
Aby wyłączyć wentylację naciśnij wyłącznik kołyskowy.
Skład zestawu
• 1x jednostka wentylacyjna
• 1x 230V Długość kabla zasilającego 2 m
• 1 instrukcja instalacji i montażu
