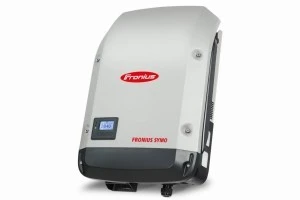

INWERTER FRONIUS SYMO 8.2-3-M MAKSYMALNA ELASTYCZNOŚĆ DLA ZASTOSOWAŃ JUTRA Inwerter Fronius Symo 8.2-3-M. Dzięki klasom mocy od 3,0 do 20,0 kW, trójfazowy beztransformatorowy falownik Fronius Symo jest idealnym urządzeniem do zastosowania w instalacji o każdej wielkości. Dzięki konstrukcji SuperFlex Design urządzenie Fronius Symo optymalnie nadaje się do dachów zakrzywionych lub dachów o zróżnicowanej budowie. Standardowe połączenie z siecią Internet za pośrednictwem interfejsu WLAN lub Ethernet oraz możliwość łatwej integracji komponentów innych firm czyni z urządzenia Fronius Symo jeden z najbardziej „komunikatywnych” falowników dostępnych na rynku. Dodatkowo złącze licznika umożliwia dynamiczne zarządzanie zasilaniem i przejrzystą wizualizację zużycia. DANE WEJŚCIOWE Liczba trackerów MPP 2,0 Maks. prąd wejściowy (I dc max ) 16 / 16 A Maks. prąd zwarciowy pola modułów 24 / 24 A Zakres napięć wejściowych DC (U dc min – U dc max ) 150 - 1000 V Napięcie rozpoczęcia pracy (U dc start ) 200,0 V Znamionowe napięcie wejściowe (U dc,r ) 595,0 V Zakres napięć MPP (U mpp min – U mpp max ) 267 - 800 V Użyteczny zakres napięcia MPP 150 - 800 V Liczba przyłączy DC 2 + 2 Maks. moc generatora fotowoltaicznego (P dc max ) 16,4 kWpeak DANE WYJŚCIOWE Moc znamionowa AC (P ac,r ) 8200,0 W Maks. moc wyjściowa (P ac max ) 8200,0 VA Prąd wyjściowy AC (I ac nom ) 11,8 A Przyłącze sieciowe (U ac,r ) 3~ NPE 400/230, 3~ NPE 380/220 V Zakres napięcia AC (U min - U max ) 150 - 280 V Częstotliwość (f r ) 50 / 60 Hz Zakres częstotliwości (f min - f max ) 45 - 65 Hz Współczynnik zniekształceń nieliniowych < 3 % Współczynnik mocy (cos φ ac,r ) 0,85 - 1 ind./cap. DANE OGóLNE Wymiary (wysokość) 645,0 mm Wymiary (szerokość) 431,0 mm Wymiary (głębokość) 204,0 mm Masa 21,9 kg Stopień ochrony IP 65 Klasa ochrony 1,0 Kategoria przepięciowa (DC/AC) 1) 2 / 3 Pobór energii w nocy < 1 W Koncepcja budowy falownika Beztransformatorowy Chłodzenie Regulowana wentylacja Montaż Montaż wewnątrz i na zewnątrz budynków Zakres temperatur otoczenia -25°C - +60°C Dopuszczalna wilgotność powietrza 0 - 100 % Maks. wysokość nad poziomem morza 2) 2.000 m / 3.400 m Technologia przyłączenia DC Zaciski śrubowe 4x DC+ i 4x DC- 2,5–16 mm² (Przy 16 mm² bez końcówek kablowych) Technologia przyłączenia AC 5-stykowe zaciski śrubowe AC 2,5–16 mm² (Przy 16 mm² bez końcówek kablowych) Posiadane certyfikaty i spełniane normy öVE / öNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100,
AS 4777-2, AS 4777-3, CER 06-190, G83/2, UNE 206007-1, SI 4777, CEI 0-21, NRS 097 WSPóŁCZYNNIK SPRAWNOŚCI Maks. współczynnik sprawności (instalacja fotowoltaiczna – sieć zasilająca) 98,0 % Europejski współczynnik sprawności (ηEU) 97,7 % η przy 5% P ac,r 3) 89,8 / 93,8 / 90,6 % η przy 10% P ac,r 3) 92,8 / 96,1 / 94,5 % η przy 20% P ac,r 3) 95,0 / 97,6 / 96,6 % η przy 25% P ac,r 3) 95,5 / 97,7 / 97,0 % η przy 30% P ac,r 3) 95,8 / 97,8 / 97,2 % η przy 50% P ac,r 3) 96,2 / 98,0 / 97,6 % η przy 75% P ac,r 3) 96,2 / 98,0 / 97,6 % η przy 100% P ac,r 3) 96,0 / 97,8 / 97,5 % Współczynnik sprawności dostosowania MPP > 99,9 % ZABEZPIECZENIA Pomiar izolacji DC Tak Zachowanie w momencie przeciążenia Przesunięcie punktu pracy, ogranicznik mocy Odłącznik DC Tak Ochrona przed zamianą biegunów Tak ZŁĄCZA WLAN / Ethernet LAN Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) 6 wejść i 4 cyfrowe wejścia/wyjścia Podłączenie do odbiornika sterowania zdalnego USB (gniazdo typu A) 4) Datalogging, aktualizacja falowników przez nośnik USB 2x RS422 (gniazdo RJ45) 4) Fronius Solar Net Wyjście sygnalizacyjne 4) Zarządzanie energią (bezpotencjałowe wyjście przekaźnika) Datalogger i serwer sieciowy Zintegrowany Wejście zewnętrzne 4) Podłączenie licznika S0 / monitorowanie ochrony przeciwprzepięciowej RS485 Modbus RTU SunSpec lub podłączenie licznika energii
