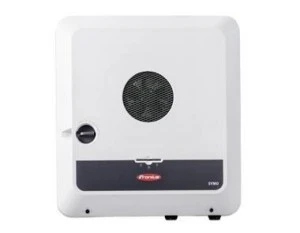

Nasz trójfazowy hybrydowy falownik Fronius GEN24 Plus jest idealnym sercem indywidualnych instalacji PV. Dzięki PV Point Fronius GEN24 Plus oferuje wbudowane podstawowe zasilanie rezerwowe, a także pełne zasilanie rezerwowe na większą skalę dzięki możliwości podłączenia akumulatora.
Po podłączeniu akumulatora hybrydowy falownik Fronius GEN24 Plus umożliwia samowystarczalność energetyczną w zakresie energii elektrycznej, ogrzewania, chłodzenia i e-mobilności. W trybie pełnego zasilania rezerowego (Full Backup) Fronius GEN24 Plus zapewnia zasilanie rezerwowego wystarczające nawet na potrzeby 3-fazowych odbiorników, na przykład pomp ciepła. Dzięki technologii multi flow hybrydowy falownik umożliwia równoległy przepływ energii w systemie w trybie zasilania rezerwowego.
Liczba trackerów MPP | 2 |
---|---|
Fotowoltaiczna moc wejściowa |
10300 W |
Maks. prąd wejściowy (Idc max ) |
25 / 12,5 A |
Maks. prąd zwarciowy pola modułów* |
40,0 / 20,0 A |
Zakres napięć wejściowych DC (Udc min – Udc max) |
80-1000 V |
Napięcie rozpoczęcia pracy (Udc start) |
80 V |
Znamionowe napięcie wejściowe (Udc,r) |
610 V |
Zakres napięć MPP (Umpp min – Umpp max) |
224-800 V |
Użyteczny zakres napięcia MPP | 80-800 |
Liczba przyłączy DC | 2/1 |
Maks. moc generatora fotowoltaicznego (Pdc max) |
12 kWpeak |
Moc znamionowa AC (Pac,r) |
8000 W |
---|---|
Maks. moc wyjściowa (Pac max) |
8000 VA |
Maks. moc pobierana z sieci | 10 000 VA |
Maks. prąd wyjściowy AC | 16,4 A |
Przyłącze sieciowe (Uac,r) |
3~NPE 400/230, 3~NPE 380/220 V |
Zakres napięcia AC (Umin - Umax) |
154 - 280 V |
Częstotliwość (fr) |
50 / 60 Hz |
Zakres częstotliwości (fmin - fmax) |
45-66 Hz |
Współczynnik zniekształceń nieliniowych | < 3 % |
Współczynnik mocy (cos φac,r) |
0,7-1 ind,/cap, |
Zasilanie awaryjne | 3~NPE 400 V / 230 V |
Nom. AC-Ausgangsstrom (380VAC) |
12,1 A |
Nom. AC-Ausgangsstrom (400VAC) |
11,6 A |
Wymiary Długość |
595 mm |
---|---|
Wymiary / szerokość |
529 mm |
Wymiary (wysokość) |
595 mm |
Wymiary (głębokość) |
180 mm |
Masa | 23,38 kg |
Masa z opakowaniem | 28,5 kg |
Stopień ochrony | IP66 |
Klasa ochrony | 1 |
Kategoria przepięciowa (DC/AC) 1) |
2 / 3 |
Koncepcja budowy falownika | Beztransformatorowy |
Chłodzenie | Regulowana wentylacja |
Montaż | Montaż wewnątrz i na zewnątrz budynków |
Zakres temperatur otoczenia | -25°C - +60°C |
Dopuszczalna wilgotność powietrza | 0 - 100% |
Maks. wysokość nad poziomem morza 2) |
3000m / 4000m |
Technologia przyłączenia DC PV | 3 zaciski sprężynowe DC+ i 3 DC- push-in 2,5–10 mm² |
Technologia przyłączenia akumulatora DC | 1 zacisk sprężynowy BATT+ i 1 BATT- push-in 2,5–10 mm² |
Technologia przyłączenia AC | 5-stykowe zaciski sprężynowe AC push-in 1,5–10 mm², 3-stykowe zaciski sprężynowe push-in zasilania rezerwowego 1,5 mm² – 10 mm², 5 zacisków wkręcanych PE 2,5–16 mm² |
Posiadane certyfikaty i spełniane normy | IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25 7) |
Funkcja zasilania awaryjnego | PV Point, Full Backup 4) |
Kompatybilne baterie 6) |
BYD Battery-Box Premium HVS/HVM 5) & LG RESU FLEX |
Maks. współczynnik sprawności (instalacja fotowoltaiczna – sieć zasilająca) | 98,2 % |
---|---|
Europejski współczynnik sprawności (ηEU) | 97,8 |
η przy 5% Pac,r 3) |
94,1 |
η przy 10% Pac,r 3) |
96,5 |
η przy 20% Pac,r 3) |
97,7 |
η przy 25% Pac,r 3) |
97,9 |
η przy 30% Pac,r 3) |
98 |
η przy 50% Pac,r 3) |
98,1 |
η przy 75% Pac,r 3) |
98,2 |
η przy 100% Pac,r 3) |
98,1 |
Współczynnik sprawności dostosowania MPP | >99,9 % |
Pomiar izolacji DC | Tak |
---|---|
Zachowanie w momencie przeciążenia | Przesunięcie punktu pracy, ogranicznik mocy |
Odłącznik DC | Tak |
DC Ochrona przed zamianą biegunów | Tak |
WLAN / 2x Ethernet LAN | Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
---|---|
6 cyfrowych wejść / wyjść + 6 cyfrowych wejść | Podłączenie do odbiornika sterowania zdalnego, zarządzanie mocą |
Wyłączanie awaryjne (WSD) | Tak |
Datalogger i serwer sieciowy | Zintegrowany |
2x RS485 | Modbus RTU SunSpec (firmy trzeciej) / Fronius Smart Meter, akumulator, Fronius Ohmpilot |
Nom. moc wyjściowa | 3000 VA |
---|---|
Nom. prąd AC na wyjściu (Iac maks.) |
13 A |
Przyłącze sieciowe | 1 ~ NPE 220 V / 230 V |
Częstotliwość | 53 Hz / 63 Hz |
Liczba wejść DC | 1 |
---|---|
Maks. prąd na wejściu (Idc max.) |
22 A |
Maks. moc wejściowa/wyjściowa | 8260 W |
Maks. moc ładowania AC (W zależności od podłączonego magazynu energii) | 8000 W |
Min. DC napięcie wejściowe | 160 V |
Maks. DC napięcie wejściowe | 531 V |
