Zestaw do gabinetu RTG, zabiegowego, operacyjnego itp.
Interkom kojarzy się głównie z zainstalowanym rozwiązaniem na np. barierze bezpieczeństwa (szybie, przegrodzie) na stanowisku np. punktu obsługi. Proponujemy rozwiązanie, które sprawdzi się w innej sytuacji - jako system komunikacji pomiędzy operatorem a klientem na przykład podczas wykonywania zdjęć RTG, czy też zabiegów wymagających braku obecności osób trzecich w tym samym pomieszczeniu.
System zbudowany jest w oparciu o dwa wzmacniacze interkomowe RDL ST-IC1
Głos pacjenta - odbierany jest przez mikrofon zainstalowany pod sufitem - jest transmitowany przez głośnik w pomieszczeniu operatora. Operator może nadać komunikat do pacjenta za pomocą przycisku "push to talk" na pulpicie mikrofonu. Na schemacie pokazano przycisk nożny, ale polecaną wersją jest przycisk na pulpicie mikrofonu.
Sygnał w głośnikach jest wyciszany przez wzmacniacze odpowiednio do stanu przycisku, aby uniknąć sprzężeń akustycznych.
Urządzenia wykorzystane do budowy systemu:
2x wzmacniacz interkomowy RDL ST-IC1 - główne cechy:
- interkom z funkcją "push-to-talk"
- wejście mikrofonowe / głośnikowe
- pasmo przenoszenia: 300Hz - 4kHz
- zniekształcenia: <1%
- temperatura pracy: 0° C to 40° C
- wymiary: 7.7 x 7.6 x 3.9 cm
- w komplecie zasilacz do wzmacniacza
2x głośnik MTX iWS65 - główne cechy:
- wysoka jakość dźwięku
- ultra cienki kwadratowy grill montowany na magnesie, łatwy do regulacji
- moc RMS: 50W
- impedancja 8 Ω
- pasmo przenoszenia: 45Hz - 25kHz
- skuteczność: 88.5 dB
- głębokość montażu: 90 mm
1x mikrofon powierzchniowy Relacart BM-113 - główne cechy:
- przewodowy mikrofon przeznaczony do montażu sufitowego
- odporny na zakłócenia pochodzące z urządzeń komunikacji bezprzewodowej
- czysta jakość dźwięku
- wysoka jakość reprodukcji mowy
1x mikrofon na gęsiej szyjce Relacart TSG-550 - główne cechy:
- przewodowy mikrofon w zestawie z podstawą
- wysoka jakość reprodukcji mowy
- kapsuła pojemnościowa, kardioida
- pasmo przenoszenia: 45Hz - 18kHz
- osłona przeciwwietrzna w zestawie
- długość szyjki mikrofonu: 395 mm
- waga ok. 820g

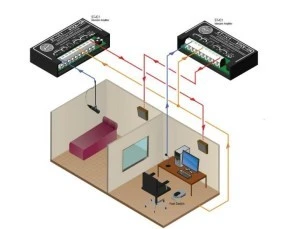

Schemat instalacji (na załączonej grafice):
legenda:
niebieski - linie mikrofonowe
pomarańczowy - sterowanie
czerwony - linie głośnikowe
