Interfejs (UT‑2 USB) ROGER

INTERFEJS KOMUNIKACYJNY
ROGER UT-2
USB RS485

OPIS PRZEDMIOTU

UT-2USB v2.0 umożliwia komunikację z urządzeniami szeregowymi pracującym w standardzie RS485 za pośrednictwem portu USB w komputerze PC. Zasadniczo, interfejs ten został zaprojektowany do wykorzystania w systemie kontroli dostępu RACS niemniej może być również wykorzystany w innych sytuacjach, w których zachodzi potrzeba komunikacji z urządzeniem szeregowym wyposażonym w port RS485. Dzięki izolacji galwanicznej wbudowanej w interfejs UT-2USB v2.0, komputer do którego podłączony jest interfejs jest odseparowany elektrycznie od urządzeń podłączonych do zacisków RS485 i nie zachodzi zagrożenie przepływem prądów wyrównawczych pomiędzy masami zasilania.

ZASTOSOWANIE

Sprzętowy interfejs komunikacyjny USB-RS485 do wykorzystania podczas konfiguracji i komunikacji w ramach systemu kontroli dostępu RACS 4

SPECYFIKACJA TECHNICZNA

• Znamionowe napięcie zasilania modułu: Nominalne 12 VDC (dopuszczalne 10…15VDC) oraz 5V od strony portu USB komputera
• Pobór prądu: Średnio 20mA (od strony zasilania 12VDC) oraz 40mA (od strony portu USB komputera)
• Maksymalna prędkość transmisji: 230,4 kbit/s
• Maksymalny zasięg komunikacji RS485: 1200m (przy 9600kbit/s)
• Klasa środowiskowa: (wg EN 50131-1) - Klasa I, warunki wewnętrzne, Temp.: +5°C - +40°C, wilgotność względna: 10..95% (bez kondensacji)
• Wymiary: (wys. x szer. x gł.) - 68 x 45 x 23 mm
• Waga: ok. 40g

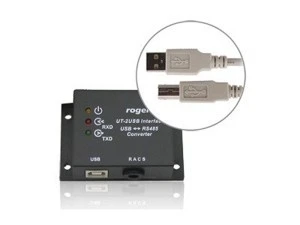

WIDOK ORAZ WYMIARY UT-2USB

W SKŁAD ZESTAWU WCHODZI

• Interfejs komunikacyjny Roger ut-2 usb (nr kat. 1018)
• Gwarancja
