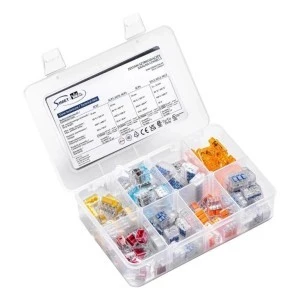

Uniwersalny zestaw szybkozłączek wtykowych i przelotowych marki SIMET. Komplet składa się ze 240 złączek – 120 z serii SCP, 30 SCS2 i 90 SCL.
Złączki pozwalają na tworzenie szybkich, trwałych i niezawodnych połączeń elektrycznych. Wyposażone w port kontrolny umożliwiają sprawdzanie ciągu połączenia, bez konieczności wyjmowania przewodów.
Dane techniczne
- Producent: SIMET
- Indeks producenta: 88000904
- Ilość złączek w opakowaniu: 240
- Klasa palności: UL94 V2
- Temperatura pracy: do 85°C
- Tworzywo: poliwęglan / miedź cynowana / poliketon / stal nierdzewna
- Długość rozizolowanego przewodu: 13 mm | 11 - 12 mm dla SCL
- Prąd znamionowy: 32 A | 24 A dla SCP 5/6/8
- Napięcie znamionowe: 450 V
Zawartość zestawu:
SCP2
- Indeks producenta: 88000001S
- Ilość złączek w opakowaniu: 30
- Ilość torów: 2
- Szerokość: 13.21 mm
- Wysokość: 9.65 mm
- Długość: 19.81 mm
- Przekrój znamionowy (drut): 0.75 - 4 mm²
- Przekrój znamionowy (wielodrut): 1 - 2.5 mm²
SCP3
- Indeks producenta: 88000008S
- Ilość złączek w opakowaniu: 30
- Ilość torów: 3
- Szerokość: 20.83 mm
- Wysokość: 9.65 mm
- Długość: 19.81 mm
- Przekrój znamionowy (drut): 0.75 - 4 mm²
- Przekrój znamionowy (wielodrut): 1 - 2.5 mm²
SCP4
- Indeks producenta: 88000004S
- Ilość złączek w opakowaniu: 20
- Ilość torów: 4
- Szerokość: 20.83 mm
- Wysokość: 9.65 mm
- Długość: 19.81 mm
- Przekrój znamionowy (drut): 0.75 - 4 mm²
- Przekrój znamionowy (wielodrut): 1 - 2.5 mm²
SCS2
- Indeks producenta: 88001108
- Ilość złączek w opakowaniu: 30
- Szerokość: 24.3 mm
- Wysokość: 14.56 mm
- Długość: 10.34 mm
- Przekrój znamionowy (drut): 0.5 - 4 mm²
- Przekrój znamionowy (wielodrut): 1 - 2,5 mm²
SCL2
- Indeks producenta: 88001303
- Ilość złączek w opakowaniu: 30
- Ilość torów: 2
- Szerokość: 13.3 mm
- Wysokość: 8.8 mm
- Długość: 18.6 mm
- Przekrój znamionowy (drut): 0.2 - 4 mm²
- Przekrój znamionowy (wielodrut): 0.14 - 4 mm²
SCL3
- Indeks producenta: 88001313
- Ilość złączek w opakowaniu: 40
- Ilość torów: 3
- Szerokość: 18.9 mm
- Wysokość: 8.8 mm
- Długość: 18.6 mm
- Przekrój znamionowy (drut): 0.2 - 4 mm²
- Przekrój znamionowy (wielodrut): 0.14 - 4 mm²
SCL5
- Indeks producenta: 88000004S
- Ilość złączek w opakowaniu: 20
- Ilość torów: 4
- Szerokość: 30.4 mm
- Wysokość: 8.8 mm
- Długość: 18.6 mm
- Przekrój znamionowy (drut): 0.2 - 4 mm²
- Przekrój znamionowy (wielodrut): 0.14 - 4 mm²
SCP6
- Indeks producenta: 88000323S
- Ilość złączek w opakowaniu: 15
- Szerokość: 15.32 mm
- Wysokość: 75.42 mm
- Długość: 18.52 mm
- Przekrój znamionowy (drut): 0.75 - 4 mm²
- Przekrój znamionowy (wielodrut): 1.5 - 2,5 mm²
SCP5
- Indeks producenta: 88000002S
- Ilość złączek w opakowaniu: 15
- Ilość torów: 5
- Szerokość: 23.03 mm
- Wysokość: 9.02 mm
- Długość: 18.52 mm
- Przekrój znamionowy (drut): 0.75 - 4 mm²
- Przekrój znamionowy (wielodrut): 1.5 - 2.5 mm²
SCP8
- Indeks producenta: 88000007
- Ilość złączek w opakowaniu: 10
- Szerokość: 35.03 mm
- Wysokość: 9.02 mm
- Długość: 18.21 mm
- Przekrój znamionowy (drut): 0.75 - 4 mm²
- Przekrój znamionowy (wielodrut): 1.5 - 2,5 mm²
Instrukcja instalacji złączek SCS2:
- Przygotuj przewody
- Usuń izolację na 13 mm
- Włóż przewody do złączki
- Zrealizuj połączenie
Instrukcja instalacji złączek SCP:
- Przygotuj przewody
- Usuń izolację na 13 mm
- Zrealizuj połączenie
Instrukcja instalacji złączek SCL:
- Usuń izolację, wykorzystaj wzornik
- Wciśnij drut (w przypadku linki podnieś dźwignię, włóż ją i zaciśnij)
Innowacyjny port kontrolny
Złączki zostały wyposażone w port kontrolny, który pozwala sprawdzać ciągłość połączenia, np. za pomocą próbnika, co ułatwia szybkie i efektywne testowanie instalacji elektrycznych bez rozłączania przewodów.
Kompaktowa konstrukcja
Budowa szybkozłączka pozwala na maksymalne wykorzystanie nawet najbardziej ograniczonych przestrzeni.
Idealna w przypadku szybkiego połączenia lub przedłużania krótkich przewodów.
