Domowa elektrownia off-grid z magazynem energii 5kWh.

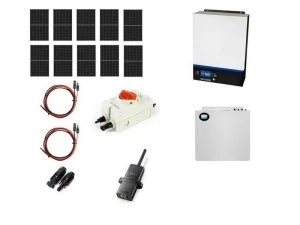

Zestaw składa się z 10 paneli monokrystalicznych PV o mocy 430W każdy, inwertera hybrydowego ESB-10kW-48, magazynu energii BS-5000-48 Slim LiFePO4 5kWh 48V BMS PRO, rozłącznika izolacyjnego DC/DC do instalacji PV 32A / 1000VDC, moduł komunikacji WiFi do inwerterów ESB, przewody zasilające pomiędzy falownikiem a magazynem energii, oraz kompletnego okablowania o długości 2 x 25 metrów zakończonego złączami MC4.
Instalacja off-grid nie wymaga zgłoszenia i akceptacji zakładu energetycznego.
Inwerter solarny ESB-10kW-48 przeznaczony jest do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej oraz magazynu energii. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.
Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.
Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.
Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 20m od inwertera.
Nowością w inwerterach serii ESB jest również możliwość sterowania inwerterem za pomocą Smartfona i aplikacji mobilnej zastępującej panel sterowania.
Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.
Moduł baterii BS-5000-48 PRO Slim jest uniwersalnym bankiem energii do inwerterów zasilanych napięciem 48V .
Bateria wyposażona jest w system BMS PRO (battery management system) komunikujący się z inwerterem oraz odpowiadający za bezpieczeństwo i efektywność użytkowania. Pozwala on na wymianę niezbędnych informacji pomiędzy inwerterem, a modułem BS monitorując pracę poszczególnych cel, ich napięcie, prąd oraz temperaturę. BMS PRO kontroluje zakresy napięć ogniw nie dopuszczając do ich przeładowania jak również zbyt głębokiego rozładowania aby wydłużyć ich cykl życia.
Moduły bateryjne mogą być używane samodzielnie lub łączone równolegle w celu zwiększenia pojemności magazynu energii.
Cechy urządzenia BS-5000-48 Slim LiFePO4 5kWh 48V BMS PRO:
- Materiał ogniwa LiFePO4 gwarantujący bezpieczeństwo i długi cykl życia
- Inteligentne funkcje zabezpieczające BMS PRO: nadmierne rozładowanie, wysoka temperatura, przeładowanie, ochrona przed zbyt wysokim prądem ładowania
- Elastyczna konfiguracja, możliwość łączenia równoległego (do 16 modułów)
- Zakres temperatury pracy 0-50 St. C
Zestaw zawiera:
- 10 monokrystalicznych paneli PV 430W
- Hybrydowy inwerter solarny ESB-10kW-48
- Magazyn energii BS-5000-48 Slim LiFePO4 5kWh 48V BMS PRO
- Przewody zasilające pomiędzy falownikiem a magazynem energii
- Transmiter danych Moduł komunikacji WiFi do inwerterów ESB
- Rozłącznik izolacyjny DC/DC instalacji PV 32A / 1000VDC
- komplet przewodów 2 x 25 metrów ze złączami MC4
- instrukcję instalacji
Dane techniczne Hybrydowy Inwerter solarny Off-Grid ESB 10kW-48
PARAMETRY WEJŚCIOWE
- Nominalne napięcie wejściowe: 230 VAC
- Zakres napięcia wejściowego: 90-280 VAC
- Częstotliwość napięcia pracy: 50 Hz/60 Hz (automatyczne wykrywanie)
PARAMETRY WYJŚCIOWE
- Napięcie wyjściowe: 230 VAC
- Moc szczytowa: 10000VA
- Moc ciągła: 5000W
- Sprawność: 93%
- Czas przełączenia: 15 ms
- Przebieg napięcia na wyjściu: Czysta Sinusoida
AKUMULATOR
- Napięcie akumulatora: 48 VDC
- Napięcie ładowania akumulatora: 54 VDC
- Zabezpieczenie przed przeładowaniem akumulatora: 63 VDC
ŁADOWANIE
- Rodzaj ładowania: MPPT
- Maksymalna moc paneli PV: 5000W
- Zakres napięcia pracy MPPT: 120-450 VDC
- Maksymalne napięcie obwodu paneli PV: 500 VDC
- Maksymalny prąd ładowania z paneli PV: 80 A
- Maksymalny prąd ładowania z sieci: 60 A
- Maksymalny prąd ładowania: 80 A
WYMIARY WAGA
- Wymiary Gł. x Sz. x Wys. [mm]: 115 x 300 x 400
- Waga [kg]: 10
- EAN: 5903332566457
WARUNKI PRACY
- Temperatura pracy: -10°C ~ +50°C
- Wilgotność: 5%-95% wilgotność względna (bez kondensacji)
- Stopień ochrony (IP): IP21
Dane techniczne Magazyn energii BS-5000-48 Slim LiFePO4 5kWh 48V 100A LCD BMS PRO
- Typ ogniwa: LiFePO4
- Nominalne napięcie: 51,2 V (16S)
- Nominalna pojemność (Ah): 100 Ah
- Nominalna pojemność (Wh): 5120 Wh
- Wymiary: 750x850x70 mm
- Waga: 48 kg
- Złącze: 6 mm (wciskane)
- Materiał obudowy: stal malowana
- Wbudowany BMS: TAK
- Sprawność: > 99,5%
- Samorozładowanie (miesiąc): < 3%
- Łączenie szeregowe modułów: NIE
- Żywotność (spadek poj. o 20%)
- 0.5C, 25°C@80% DOD: 3000 cykli
- 0.5C, 25°C@50% DOD: 6000 cykli
- Temperatura rozładowania: -20°C ÷ 50°C
- Temperatura ładowania: 0°C ÷ 50°C
- Temperatura przechowywania: -20°C ÷ 30°C
- Stopień IP: IP20
- Wyświetlacz: TAK
- Komunikacja: RS485, RS232, CAN, Dry contact
- Autoadresowanie: TAK
- Znamionowy zakres napięcia pracy: 44,8 ÷ 57,6 V
- Napięcie ładowania: 57,6 V
- Zalecane napięcie ładowania: 55,2 V
- Maksymalne napięcie ładowania: 58,4 V
- Zalecane napięcie rozładowania: 44,8 V
- Krytyczne napięcie rozładowania: 43,2 V
- Zalecany prąd ładowania: < 50 A
- Maksymalny prąd ładowania: 100 A
- Maksymalny ciągły prąd rozładowania: 100 A
- Maksymalny prąd rozładowania: 150 A
Panele w zestawie
- Moc nominalna Pmax (W): 430W
- Wydajność modułu [%]: 21.5
- Ogniwa: Mono 60×180 mm N-type
- Wymiary modułu [mm]: 1722×1134×30
- Waga [kg]: 21.3
