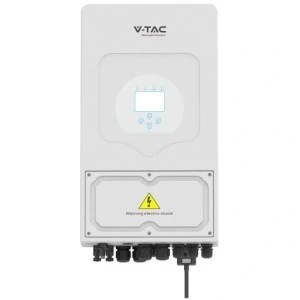

Hybrydowy inwerter sieciowy V-TAC to zaawansowane urządzenie używane w systemach fotowoltaicznych, które łączy funkcje tradycyjnego inwertera sieciowego z możliwością zarządzania magazynem energii.
Charakteryzuje się wyjątkowymi cechami, takimi jak wysoki prąd ładowania i rozładowywania oraz możliwość pracy w trybie wyspowym z szczytową mocą chwilową wynoszącą dwukrotność mocy falownika.
Urządzenie posiada zaawansowany system monitorowania, kolorowy dotykowy ekran, możliwość podłączenia turbiny wiatrowej oraz funkcję "Time of use" wspierającą różne okresy ładowania i rozładowania akumulatora, co zapewnia stabilność i niezawodność działania.
Najważniejsze zalety:
- Kolorowy dotykowy wyświetlacz LCD.
- Poziom zabezpieczenia IP65.
- Mozliwość modernizacji istniejacego systemu PV.
- Max. do 10 urzadzeń połaczonych w systemie równoległym w sieci i poza siecia.
- Obsługa wielu urzadzeń podłaczonych równolegle.
- Maks. prad ładowania i rozładowania 240A.
- 6 przedziałów czasowych ładowania i rozładowania baterii.
- Wsparcie ładowania energii z generatora diesel wyposażonego w AUTOSTART
Dane techniczne:
- Producent: V-TAC
- Typ: Inwerter solarny
- Liczba faz: 1-faz
- Moc: 3,6kW
- Waga: 20,5kg
- Wymiary: 330x580x232mm
- Chłodzenie: pasywne
- Temperatura działania: -40 / 60°C
- Stopień szczelności: IP65
- Montaż: ścienny
Opis działania
W sytuacji kiedy nie mamy napięcia z instalacji PV, energia z sieci przechodzi przez inwerter do źródeł odbiorczych. Jeśli instalacja fotowoltaiczna zaczyna produkować prąd, wówczas źródła odbiorcze czerpią energię z instalacji PV.
W sytuacji kiedy mamy podłączony akumulator, a instalacja produkuje energię (nadmiar kierowany jest do ładowania akumulatorów) to źródła odbiorcze czerpią energię w pierwszej kolejności z instalacji PV (jeśli takie są ustawienia).
Pobierana energia nie przechodzi w takim wypadku przez akumulatory. Dopiero w sytuacji kiedy instalacja PV nie produkuje energii wówczas pobierana jest ona z akumulatora.
Inwerter hybrydowy
Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.
Szerokie zastosowanie - stwórz swoją własną elektrownię!
Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.
Inwerter pozwala na bezproblemowe zasilanie różnych urządzeń domowych, czy biurowych. Z jego pomocą można zbudować własną mini elektrownię wspomaganą zasilaniem z sieci.
Standardowe systemy fotowoltaiczne Off-Grid zaplanowane są średnio na okres 25 lat bezawaryjnej pracy i nie wymagają w tym czasie specjalnej konserwacji.
Stopień szczelności IP65
System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
- ochrona przed dostępem do części niebezpiecznych drutem
- ochrona pyłoszczelna
- ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony
Budowa falownika:
- Wskaźniki falownika
- Wyświetlacz LCD
- Przyciski funkcyjne
- Złącza wejściowe akumulatora
- Port BMS 485
- Port BMS CAN
- Port DRM
- Port równoległy
- Port funkcyjny
- Port RS 485
- Wejście generatora
- Obciążenie
- Sieć
- Przycisk włączania/wyłączania zasilania
- Przełącznik DC
- Wejście PV z dwoma MPPT
- Akumulator
- Czujnik temperatury
- Interfejs WiFi
Specyfikacja techniczna:
Dane wejściowe ciągu PV
- Maks. Moc wejściowa DC: 4680W
- Znamionowe napięcie wejściowe PV: 370V (125-500)
- Napięcie rozruchowe: 125V
- Zakres napięcia MPPT: 150-425V
- Zakres napięcia DC przy pełnym obciążeniu: 300-425V
- Prąd wejściowy PV: 13+13A
- Maks. PV ISC: 17+17A
- Liczba trackerów MPP: 2
- Liczba ciągów na MPP Tracker: 1
Dane wyjścia AC
- Moc wyjściowa AC i UPS Ratec: 3600W
- Maks. Moc wyjściowa AC: 3960W
- Prąd znamionowy wyjścia AC: 16,4/15,7A
- Maks. Prąd AC: 18/17,2A
- Maks. Ciągły prąd AC: 35A
- Moc szczytowa (OFF GRID): 1,5-krotność mocy znamionowej, 10S
- Współczynnik mocy: 0,8 z wyprzedzeniem do 0,8 z opóźnieniem
- Całkowite zniekształcenie harmoniczne: THD <3% (obciążenie liniowe)
- Typ sieci: jednofazowa
- Częstotliwość i napięcie wyjściowe: 50/60Hz: L/N/PE 220/380Vac (jednofazowe)
Dane wejściowe akumulatora
- Typ akumulatora: Kwasowo-ołowiowy lub litowo-jonowy
- Zakres napięcia akumulatora: 40-60V
- Maks. Prąd ładowania: 90A
- Maks. Prąd rozładowania: 90A
- Zewnętrzny czujnik temperatury: Tak
- Krzywa ładowania: 3 etapy / wyrównanie
- Strategia ładowania akumulatora litowo-jonowego: Samodostosowanie do BMS
Ochrona przed:
- odseparowaniem od sieci
- odwróconą polaryzacją wejścia ciągu PV
- wykrywanie rezystora izolacji
- jednostka monitorująca prąd resztkowy
- nadprądem wyjściowym
- zwarciami wyjściowymi
- przepięciami: DC Typ III / AC Typ III
- kategoria nadnapięć: DC Typ II / AC Typ III
Certyfikacje i standardy:
- Regulacja sieciowa: VDE4105, IEC61727/62116, VDE0126, AS4777.2, CEI O 21, EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/NBR16150
Bezpieczeństwo EMC / Standard:
- IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
