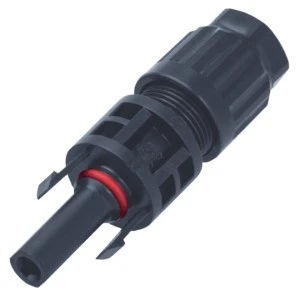

Wysokiej jakości gniazdo solarne (+) przeznaczone do stosowania w instalacjach fotowoltaicznych o napięciu znamionowym do 1500 VDC.
Jest to tradycyjne złącze ze standardowym interfejsem solarnym typu MC4. Nadaje się do stosowania w puszkach połączeniowych, bezpośrednio na panelu, a także na wiązkach kabli i przedłużaczach wykonywanych w terenie. Minimalizuje straty mocy oraz gwarantuje bardzo długą żywotność połączenia (do 25 lat). Produkt posiada certyfikaty TUV-Rheinland i UL co jest gwarancją wysokiej trwałości i niezawodności w naszych warunkach atmosferycznych. Stopień ochrony IP68 zapewnia wodoodporne połączenie do 1 metra przez 24 godziny bez przebicia.
Specyfikacja:
- Producent: Helukabel
- Indeks: 18048855
- Typ: SOLARLOK PV4-S
- Rodzaj: gniazdo typu MC4
- Przekrój przewodu: 4-6 mm²
- Średnica przewodu: 5,5-7,8 mm
- Zakres temperatury pracy: -40°C / +85°C
- Maksymalna temperatura pracy: +105°C
- Klasa bezpieczeństwa: II
- Stopień ochrony: IP65 / IP67 / IP68 (1m/ 24h)
- Natężenie prądu (zgodnie z IEC62852 przy 85°C): 40A - 4mm² / 45A - 6mm²
- Max napięcie systemu: U0/U 1000/1500 VDC (TUV, UL)
- Rezystancja styku: 0,35 mΩ
- Kategoria przepięciowa: Kat III
- Stopień zanieczyszczeń: 2
Budowa:
- Złącze: bananowe ∅4mm z miedzi cynowanej
- Rodzaj połączenia z kablem: zaciskanie
- Zabezpieczenie przed rozłączeniem: system zatrzaskowy
- Materiał: PPE+PS
- Materiał styku: miedź ocynowana
- Klasa palności: UL94V-0
Certyfikaty:
- TUV-Rheinland wg normy IEC62852 - R60148776
- Ul wg normy UL 6703 - E353372
- Zgodność z wymaganiami NEC 2008 & 2011 & 2014 (do rozłączenia wymagane jest specjalne narzędzie odblokowujące zatrzaski)
Stopień ochrony IP65 / IP67 / IP68 (EN60529)
System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
- ochrona przed dostępem do części niebezpiecznych drutem
- ochrona pyłoszczelna
- ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony - IP65
- ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m) - IP67
- ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem - 1 metr pod wodą przez 24 godziny) - IP68
