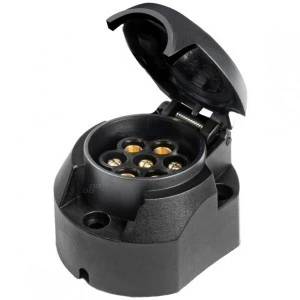

Uniwersalne gniazdo 7-pinowe przeznaczone do podłączenia i zasilania instalacji elektrycznej 12 oraz 24V w przyczepach, przyczepkach, lawetach i innych pojazdach.
Zapewnia stałe połączenie instalacji elektrycznej przyczepy z pojazdem ciągnącym gwarantując nieprzerwane działanie świateł podczas jazdy. Charakteryzuje się łatwą obsługą i podłączeniem.
Wiązka 7-pinowa jest przeznaczona głównie do lekkich przyczep o DMC nieprzekraczającym 750kg.
Najważniejsze cechy:
- Uniwersalne, pasuje do każdego typu przyczepy lub lawety
- Łatwy i szybki montaż poprzez przykręcenie w trzech miejscach za pomocą śrub
- Wytrzymała, odporna na uszkodzenia plastikowa obudowa
- Bezproblemowe wprowadzenie przewodu od tyłu gniazda
- Zamykane na klapkę
- Posiada graficzne oznaczenie przeznaczenia poszczególnych zacisków śrubowych
- Pasuje do wiązek elektrycznych haka holowniczego
- Posiada trzy otwory montażowe
- Odporne na warunki atmosferyczne
Dane techniczne:
- Producent: AMiO
- Symbol: 03214
- Rodzaj: gniazdo przyczepowe 7-pin przykręcane
- Napięcie: 12/24V
- Złącze: gniazdo 7-pin (złącze żeńskie)
- Obudowa: plastikowa
- Połączenie: skręcane
- Sposób montażu przewodu: zaciski śrubowe ponumerowane
- Otwory montażowe: 3
- Kolor: czarny
- Długość całkowita: 50 mm
- Średnica obudowy: 70 mm
- Waga: 92 g
Schemat 7-pinowego złącza 12V (gniazdo):
- Biegun 1 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty
- Biegun 2 (54G) - Funkcja: światła przeciwmgielne - Przewód: niebieski
- Biegun 3 (31) - Funkcja: masa - Przewód: biały
- Biegun 4 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony
- Biegun 5 (58R) - Funkcja: światła pozycyjne prawe - Przewód: brązowy
- Biegun 6 (54) - Funkcja: światła hamowania - Przewód: czerwony
- Biegun 7 (58L) - Funkcja: światła pozycyjne lewe - Przewód: czarny
Zastosowanie produktów marki AMIO:
- przyczepy i przyczepki transportowe
- lawety
- naczepy
- przyczepy kempingowe
- kampery
- maszyny rolnicze
- przemysł motoryzacyjny
