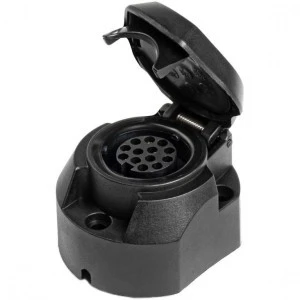

Uniwersalna gniazdo 13-pinowe przeznaczone do podłączenia i zasilania instalacji elektrycznej 12V w przyczepach, przyczepkach, lawetach i innych pojazdach.
Zapewnia stałe połączenie instalacji elektrycznej przyczepy z pojazdem ciągnącym gwarantując nieprzerwane działanie wszystkich świateł podczas jazdy. Charakteryzuje się łatwą obsługą i podłączeniem.
W porównaniu do wiązki 7-pinowej, wiązka 13-pinowa obsługuje dodatkowo światła wsteczne, które są wymagane w ciężkich przyczepach o DMC przekraczającym 750kg oraz bagażnikach rowerowych. Ponadto dzięki możliwości podpięcia dodatkowych kabli ładujących akumulatory oraz stałego plusa (zapewniającego pracę np. lodówki) złącze 13-pinowe jest idealnym wyborem dla właścicieli przyczep kempingowych.
Najważniejsze cechy:
- Uniwersalne, pasuje do każdego typu przyczepy lub lawety
- Łatwy i szybki montaż poprzez przykręcenie w trzech miejscach za pomocą śrub
- Wytrzymała, odporna na uszkodzenia obudowa z twardego tworzywa sztucznego
- Bezproblemowe wprowadzenie przewodu od tyłu gniazda
- Zamykane na klapkę
- Posiada graficzne oznaczenie przeznaczenia poszczególnych zacisków śrubowych
- Pasuje do wiązek elektrycznych haka holowniczego
- Posiada trzy otwory montażowe
Dane techniczne:
- Producent: AMIO
- Symbol: 01325
- Rodzaj: gniazdo przyczepowe 13-pin przykręcane
- Napięcie: 12V
- Złącze: gniazdo 13-pin (złącze żeńskie)
- Obudowa: solidne tworzywo sztuczne
- Połączenie: skręcane
- Sposób montażu przewodu: zaciski śrubowe ponumerowane
- Otwory montażowe: 3
- Kolor: czarny
- Wymiary opakowania: 8 x 6 x 5 cm
- Waga: 70 g
Schemat 13-pinowego złącza 12V (gniazdo):
- Biegun 1 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty
- Biegun 2 - Funkcja: światła przeciwmgielne - Przewód: niebieski
- Biegun 3 (31) - Funkcja: masa (-) dla pinów 1-8 - Przewód: biały
- Biegun 4 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony
- Biegun 5 (58R) - Funkcja: światła pozycyjne prawe, światła obrysowe oraz oświetlenie tablicy rejestracyjnej po prawej stronie - Przewód: brązowy
- Biegun 6 (54) - Funkcja: światła hamowania - Przewód: czerwony
- Biegun 7 (58L) - Funkcja: światła pozycyjne lewe, światła obrysowe oraz oświetlenie tablicy rejestracyjnej po lewej stronie - Przewód: czarny
- Biegun 8 - Funkcja: światła cofania - Przewód: różowy
- Biegun 9 (30) - Funkcja: zasilanie ciągłe (stałe napięcie) - Przewód: pomarańczowy
- Biegun 10 (15) - Funkcja: zasilanie sterowane wyłącznikiem zapłonu - Przewód: szary
- Biegun 11 (31) - Funkcja: masa (-) dla pinu 10 - Przewód: czarny/biały
- Biegun 12 - Funkcja: pin zarezerwowany - Przewód: jasnoszary
- Biegun 13 (31) - Funkcja: masa (-) dla pinu 9 - Przewód: czerwony/biały
Zastosowanie produktów marki AMIO:
- przyczepy i przyczepki transportowe
- lawety
- naczepy
- przyczepy kempingowe
- kampery
- maszyny rolnicze
- przemysł motoryzacyjny
