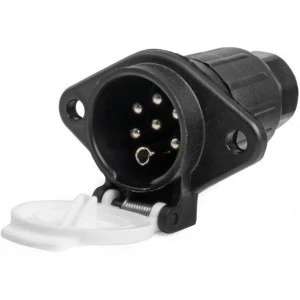

Uniwersalne gniazdo 7-pinowe typu S przeznaczone do podłączenia i zasilania instalacji elektrycznej 24V w naczepach, przyczepach o dużej ładowności i innych pojazdach ciężkich.
Zapewnia stałe połączenie instalacji elektrycznej naczepy z pojazdem ciągnącym, gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia).
Złącze 7-pinowe 24V to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy przyczepami i ciągnikami przy zwykłych zastosowaniach. Składa się ze złącza typu N (czarna obudowa) realizującego funkcje oświetleniowe oraz złącza typu S (biała obudowa) realizującego funkcje dodatkowe. Oprócz koloru obudowy złącza odróżniają się także wkładkami wtykowymi i konfiguracją styków.
Najważniejsze cechy:
- Uniwersalne, pasuje do każdego typu naczepy / przyczepy
- Konstrukcja umożliwia łatwy montaż i demontaż
- Zamykane na klapkę chroniącą przed przypadkowym otwarciem i zalaniem w przypadku, gdy przewód nie jest podłączony
- Wytrzymała, odporna na uszkodzenia i warunki atmosferyczne metalowa obudowa
- Metalowe styki gwarantujące poprawne połączenie elektryczne w każdych warunkach
- Gumowa osłona zabezpieczająca wnętrze przed zabrudzeniami (nakładana na tył obudowy)
- Wprowadzenie przewodu od tyłu gniazda przez otwór umieszczony w osłonie
- Posiada dwa otwory montażowe
Dane techniczne:
- Producent: AMIO
- Symbol: 03223
- Rodzaj: gniazdo naczepowe 7-pin typu S
- Napięcie: 24V
- Złącze: gniazdo 7-pin typu S, złącze męskie bez bolca (białe)
- Obudowa: plastik
- Połączenie: skręcane
- Otwory montażowe: 2
- Max średnica przewodu (gumowa osłona): 10,3 mm
- Kolor: czarne
- Długość całkowita: 85 mm
- Średnica złącza: 45 mm
- Rozstaw otworów montażowych: 75 mm
- Waga: 180 g
Schemat 7-pinowego złącza 24V typu S:
- Biegun 1 (31) - Funkcja: masa - Przewód: biały
- Biegun 2 - Funkcja: Wskazanie błędu ABS / Bez przyporządkowania - Przewód: czarny
- Biegun 3 - Funkcja: światła cofania - Przewód: żółty
- Biegun 4 (30) - Funkcja: zasilanie ciągłe (stałe napięcie 24V) - Przewód: czerwony
- Biegun 5 - Funkcja: sterowanie przez masę - Przewód: zielony
- Biegun 6 (15) - Funkcja: zasilanie sterowane wyłącznikiem zapłonu - Przewód: brązowy
- Biegun 7 - Funkcja: światła przeciwmgielne - Przewód: niebieski
