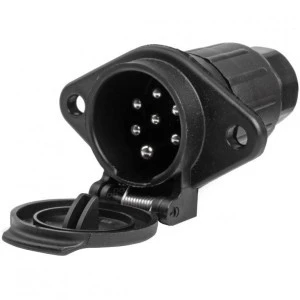

Uniwersalne gniazdo 7-pinowe typu N przeznaczone do podłączenia i zasilania instalacji elektrycznej 24V w naczepach, przyczepach o dużej ładowności i innych pojazdach ciężkich.
Zapewnia stałe połączenie instalacji elektrycznej naczepy z pojazdem ciągnącym, gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia).
Złącze 7-pinowe 24V to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy przyczepami i ciągnikami przy zwykłych zastosowaniach. Składa się ze złącza typu N (czarna obudowa) realizującego funkcje oświetleniowe oraz złącza typu S (biała obudowa) realizującego funkcje dodatkowe. Oprócz koloru obudowy złącza odróżniają się także wkładkami wtykowymi i konfiguracją styków.
Najważniejsze cechy:
- Uniwersalne, pasuje do każdego typu naczepy / przyczepy Konstrukcja umożliwia łatwy montaż i demontaż
- Zamykane na klapkę chroniącą przed przypadkowym otwarciem i zalaniem w przypadku, gdy przewód nie jest podłączony
- Wytrzymała, odporna na uszkodzenia i warunki atmosferyczne obudowa z twardego tworzywa sztucznego
- Metalowe styki gwarantujące poprawne połączenie elektryczne w każdych warunkach
- Wprowadzenie przewodu od tyłu gniazda przez otwór umieszczony w osłonie
- Posiada dwa otwory montażowe
Dane techniczne:
- Producent: AMIO
- Symbol: 03221
- Rodzaj: gniazdo naczepowe 7-pin typu N
- Napięcie: 24V
- Złącze: gniazdo 7-pin typu N, złącze męskie z bolcem (czarne)
- Obudowa: solidne tworzywo sztuczne
- Połączenie: skręcane
- Otwory montażowe: 2
- Max średnica przewodu (gumowa osłona): 10,3 mm
- Kolor: czarna obudowa / czarna klapka
- Długość całkowita: 85 mm
- Średnica złącza: 45 mm
- Rozstaw otworów montażowych: 75 mm
- Waga: 140 g
Schemat 7-pinowego złącza 24V typu N:
- Biegun 1 (31) - Funkcja: masa - Przewód: biały
- Biegun 2 (58L) - Funkcja: światła pozycyjne lewe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po lewej stronie - Przewód: czarny
- Biegun 3 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty
- Biegun 4 (54) - Funkcja: światła hamowania - Przewód: czerwony
- Biegun 5 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony
- Biegun 6 (58R) - Funkcja: światła pozycyjne prawe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po prawej stronie - Przewód: brązowy
- Biegun 7 - Funkcja: Kontrola hamulca przyczepy - Przewód: niebieski
Zastosowanie produktów marki AMIO:
- przyczepy i przyczepki transportowe
- lawety
- naczepy
- ciągniki siodłowe
- ciężarówki
- przyczepy kempingowe
- kampery
- maszyny rolnicze
- autobusy, autokary
- przemysł motoryzacyjny
