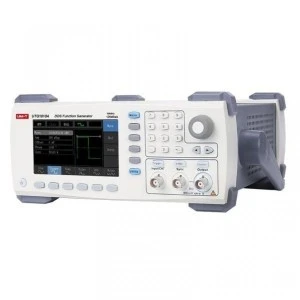

Generator funkcyjny arbitralny sygnałów sinusoidalnych, prostokątnych, trójkątnych AM, PM, FM, ASK, FSK UTG1010A

Generator funkcyjny/arbitralny pozwala na generowanie sygnałów sinusoidalnych, prostokątnych, trójkątnych czy dodawanie szumu do sygnału o częstotliwości wyjściowej do 10 MHz. Wykorzystuje technologię bezpośredniej syntezy cyfrowej w celu uzyskania dokładnego i stabilnego sygnału wyjściowego. Urządzenie udostępnia modulacje takie jak AM, PM, FM, ASK, FSK. Generator wyposażony jest w przejrzysty wyświetlacz LCD 4,3" oraz interfejs USB.

Generator znajdzie zastosowanie w takich obszarach jak projektowanie, testowanie, rozwiązywanie problemów i naprawa urządzeń elektronicznych i elektroakustycznych, testowanie obwodów i sprzętu w systemach komórkowych i bezprzewodowych oraz systemach nadawczych, telewizyjnych i radiowych.

Właściwości

• Parametry

  • Ilość kanałów: 1

  • Częstotliwość próbkowania: 125 MS/s

  • Częstotliwość wyjściowa: 10 MHz

  • Rozdzielczość pionowa: 14 bitów

  • Maks. głębokość pamięci: 16 przebiegów

  • Wyjściowy przebieg standardowy: sinus, prostokątny, rampa, trójkąt, impuls, szum, DC, arbitralny

  • Zakres amplitudy wyjściowej: 1mVpp do 10Vpp (50?); 2mVpp do 20Vpp (High Z)

  • Rodzaje modulacji: AM, FM, PM, PWM, ASK, FSK, PSK

  • Interfejs urządzenia: USB

• Charakterystyka częstotliwościowa

  • Sinusoidalny: 1 µHz do 10 MHz

  • Prostokątny: 1 µHz do 5MHz

  • Rampa: 1 µHz do 400kHz

  • Impuls: 1 µHz do 5MHz

  • Arbitralny: 1 µHz do 2 MHz

  • Rozdzielczość: 1 µHz

  • Dokładność do 90 dni ±50 ppm, do roku ±100 ppm

• Parametry ogólne

  • Zasilanie: 100 do 240V AC, 50Hz/60Hz

  • Rozmiar LCD: 4.3" TFT LCD, WVGA (480 x 272)

  • Kolor: Biało-szary

  • Wymiary: 265 x 110 x 320 mm

  • Waga 3,2 kg

W zestawie

• Generator funkcyjny UT1010A

• Przewód USB

• Przewód zasilający

• Przewód pomiarowy BNC

• Oprogramowanie
