Generator funkcyjny arbitralny AM, PM, FM, ASK, FSK generowanie sygnałów sinusoidalnych, prostokątnych, trójkątnych UTG2025A

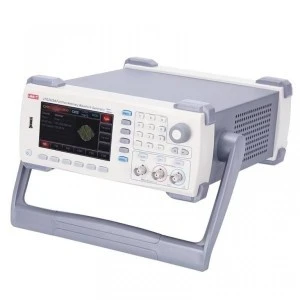

Dwukanałowy generator funkcyjny/arbitralny pozwala na generowanie sygnałów sinusoidalnych, prostokątnych, trójkątnych czy dodawanie szumu do sygnału o częstotliwości wyjściowej do 25 MHz. Urządzenie udostępnia modulacje takie jak AM, PM, FM, ASK, FSK i PWM. Generator wyposażony jest w przejrzysty wyświetlacz LCD 4,3" oraz interfejs USB.

Generator znajdzie zastosowanie w takich obszarach jak projektowanie, testowanie, rozwiązywanie problemów i naprawa urządzeń elektronicznych i elektroakustycznych, testowanie obwodów i sprzętu w systemach komórkowych i bezprzewodowych oraz systemach nadawczych, telewizyjnych i radiowych.

Właściwości

• Parametry

  • Ilość kanałów: 2

  • Częstotliwość próbkowania: 125 MS/s

  • Częstotliwość wyjściowa: 25 MHz

  • Rozdzielczość pionowa: 14 bitów

  • Maks. głębokość pamięci: 16 przebiegów

  • Wyjściowy przebieg standardowy: sinus, prostokątny, rampa, trójkąt, impuls, szum, DC, arbitralny

  • Tryby pracy: wyjście on/off, ciągły, modulacja, sweep, burst

  • Rodzaje modulacji: AM, FM, PM, PWM, ASK, FSK, PSK, PWM

  • Interfejs urządzenia: Host USB, urządzenie USB, licznik częstotliwości

• Charakterystyka częstotliwościowa

  • Sinusoidalny: 1 µHz do 25 MHz

  • Prostokątny: 1 µHz do 5 MHz

  • Rampa: 1 µHz do 400 kHz

  • Impuls: 1 µHz do 5 MHz

  • Arbitralny: 1 µHz do 5 MHz

  • Rozdzielczość: 1 µHz

  • Dokładność do 90 dni ±0,5 ppm, do roku ±1 ppm

  • Współczynnik temperaturowy: <2 ppm/?

• Parametry ogólne

  • Zasilanie: 100 do 240V AC, 50Hz/60Hz

  • Rozmiar LCD: 4.3" TFT LCD, WVGA (480 x 272)

  • Kolor: Biało-szary

  • Wymiary: 265 x 110 x 320 mm

  • Waga 3,2 kg

W zestawie

• Generator funkcyjny UT2025A

• Przewód USB

• Przewód zasilający

• Przewód pomiarowy BNC

• Przewód pomiarowy BNC z końcówkami krokodylkowymi

• Oprogramowanie
