Urządzenie służy do nakładania znaków alfanumerycznych, grafiki rastrowej oraz grafiki wektorowej na obraz z kamery.

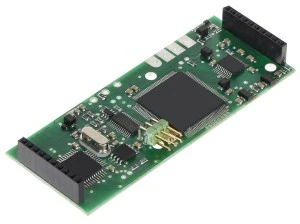

OSD-50HD produkowane jest jako płytka PCB i dedykowane dla urządzeń, gdzie wymagana jest jednoczesna obserwacja obrazu, jak i odczyt danych wysyłanych z umieszczonych w urządzeniu czujników. Przy założeniu współpracy OSD-50HD z takimi rozwiązaniami jak Arduino lub Nucleo, proponujemy dodatkowo użycie konwertera PORT-22.
Od strony sygnału wideo OSD-50HD działa jako urządzenie przelotowe, posiadające wejście i wyjście sygnału. Protokół sterowania urządzeniem znajduje się w dokumentacji technicznej.
Więcej informacji o systemach OSD na stronie www.osd.systems
SPECYFIKACJA
Obsługiwane standardy: AHD, HD-CVI, HD-TVI
Wzmocnienie sygnału wideo: 0 dB
Możliwość zmiany czcionki oraz stworzenia własnej tablicy znaków graficznych: tak
Wbudowane protokoły KF (kas fiskalnych):nie
Możliwość dokładania protokołów KF (kas fiskalnych): nie
Obsługa grafiki wektorowej: tak
Obsługa grafiki rastrowej: tak
Możliwość aktualizacji oprogramowania: tak
Obudowa płyty PCB: nie
Wbudowany stabilizator: nie
Komunikacja: UART 3.3 V
Komunikacja przy użyciu urządzeń opcjonalnych: PORT-22
Maksymalna liczba znaków w jednej linii: 50
Maksymalna liczba linii: 40
Maksymalna liczba znaków na ekranie: 2000
Możliwość zmiany wielkości czcionki: tak
Możliwość zmiany położenia napisów: tak
Generator krzyża: tak
Blokada klawiatury: nie
Zasilanie:
3.3 V DC
Zasilanie poprzez PORT-22
Pobór prądu: 240 mA (oba wejścia: 3V3A oraz 3V3D)
Współpraca:
tryb SG-1 – protokół urządzenia SG-1 działającego w trybie wyświetlania symboli, możliwość implementacji własnych protokołów
tryb terminala znakowego i wyświetlanie szesnastkowe
Istnieje możliwość dostosowania oprogramowania do potrzeb klienta, np: dopisanie nowego protokołu komunikacyjnego obsługującego inne urządzenia niż wyszczególnione
Waga: 0.02 kg
Wymiary: 91 x 36 x 11 mm
