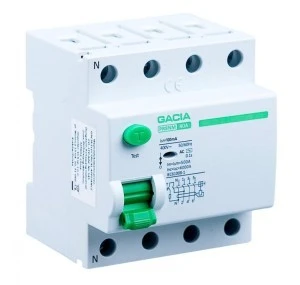

GACIA Wyłącznik różnicowoprądowy PR8NM 4P 40A 100mA AC

Wyłącznik różnicowoprądowy PR8NM typu A/AC
Potocznie różnicówka, wyłącznik przeciwporażeniowy, bezpiecznik różnicowoprądowy (w użyciu są angielskie skrótowce RCD, od ‘residual current device’, i RCCB, od ‘residual current circuit breaker’) – to elektryczne urządzenie zabezpieczające, które rozłącza obwód po wykryciu, że prąd elektryczny z niego wypływający nie jest równy prądowi wpływającemu. Służy do ochrony ludzi przed porażeniem prądem elektrycznym przy dotyku pośrednim i bezpośrednim, ogranicza także skutki uszkodzenia urządzeń i innych niepożądanych zdarzeń, w tym – lecz nie wyłącznie – możliwości powstania pożaru. Znajduje zastosowanie w budownictwie i przemyśle.
Wyłączniki różnicowoprądowe linii PR8NM typu A/AC stosuje się w obwodach elektrycznych zasilanych prądem 50/60 Hz o napięciu znamionowym 230 V dla wyłączników dwu polowych i 400 V dla wyłączników czteropolowych i prądzie znamionowym 25 A do 63 A.
Wyłączniki różnicowoprądowe linii PR8NM typu A/AC wykonanie są zgodnie z normą IEC/EN 61008-1.
Produkt może być montowany wyłącznie przez osoby uprawione.
Przed montażem należy odłączyć zasilanie.
Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.
Wyłączniki różnicowoprądowe linii PR8NM typu A/AC wyposażone są przycisk TEST służący do sprawdzania poprawności wewnętrznego działania urządzenia – test należy wykonywać co 30 dni.
Wyłączniki różnicowo-prądowe
Wyłączniki różnicowo-prądowe 6kAdo urządzenia przeznaczone do ochrony sprzętów przed porażeniem prądem elektrycznym oraz zwarciem. Najczęściej do takich sytuacji dochodzi w czasie awarii urządzenia elektrycznego lub jego zalania.Wyłącznik różnicowo-prądowy 6kAmoże działać w budownictwie i w przemyśle – świetnie nadaje się do systemu oświetleniowych oraz systemów dystrybucji. W tym drugim przypadku najczęściej służy jako włącznik lub wyłącznik obwodów.Wyłączniki różnicowo-prądowe 6kApowinny być stosowane w obwodach zasilanych prądem AC 50/60Hz o napięciu znamionowym 230V oraz prądzie zmianowym do 16A.Wyłączniki różnicowo-prądowe 6kAcharakteryzują się niezwykle łatwym montażem za pomocą plastikowych klipsów na szynie TH35, jednak produkt ten powinien być montowany jedynie przez przeszkolone i uprawnione osoby! Dodatkowo,Wyłącznik różnicowo-prądowy 6kAjest wyposażony w specjalny przycisk TEST, który służy do sprawdzania działania samego urządzenia!
Wyłączniki różnicowo-prądowe 6kA – 4 polowe
Różnicówka, wyłącznik antyporażeniowy czy też bezpiecznik RCD i RCCB. Pod tymi nazwami funkcjonują w świadomości amatorów i profesjonalistówwyłącznikiróżnicowo-prądowe 6kA – TYP AC, 4 POLOWEto urządzenia zabezpieczające obwód po wykryciu, że prąd z niego wypływający nie jest równy temu, który wpływa. To oznacza, żewyłącznik różnicowo-prądowy 6kA – TYP AC, 4 POLOWEsłużą zabezpieczaniu ludzi przed skutkami porażeniem prądem elektrycznym a także przed innymi niepożądanymi zdarzeniami, jak chociażby powstaniem pożaru.Wyłącznikiróżnicowo-prądowe 6kA – TYP AC, 4 POLOWEswoje zastosowanie najczęściej znajdują w branżach budowlanych i w przemyśle. Stosuje się w obwodach elektrycznych o zasilaniu prądem 50/60 Hz o napięciu znamionowym 400 V i prądzie znamionowym 25 A do 63A.Wyłącznik różnicowo-prądowy 6kA – TYP AC, 4 POLOWEmimo swojego prostego montażu na szynie TH35, powinien być instalowany jedynie przez osoby uprawnione. Wygodę użytkowania zwiększają czytelny wskaźnik działania i specjalny przycisk test do sprawdzania poprawności działania.
PARAMETRY PRODUKTU:
EAN: 5901122687320
Oznaczenie handlowe: PR8NM 4P 40A 100MA AC
Rodzaj: wyłączniki różnicowoprądowe
Liczba biegunów: 3P + N
Liczba modułów 18mm: 4
Wykonanie (typ wyłącznika): AC (prąd sinusoidalny)
Prąd znamionowy In: 40 A
Prąd znamionowy różnicowy IΔn: 100 mA
Znamionowa zdolność łączeniowa prądu różnicowego IΔm: 500 A
Wytrzymałość zwarciowa Inc: 6000 A
Napięcie znamionowe Un: 400 V~
Częstotliwość znamionowa: 50/60 Hz
Napięcie znamionowe udarowe Uimp: 6 kV
Znamionowe napięcie izolacji Ui: 500 V
Czas wyzwolenia: 0,1s
Wskaźnik pozycji pracy: tak
Wytrzymałość elektryczna (liczba cykli): 4000
Wytrzymałość mechaniczna (liczba cykli): 4000
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zaciski gwintowe
Maks. przekrój przewodów podłączeniowych: 25 mm²
Moment dokręcający: 3 Nm
Stopień ochrony: IP20
Temperatura pracy: -30°C ÷ +50°C
Wymiary (szer. × wys. × gł.): 72x84x74(61,3) mm
Normy: IEC/EN 61008-1, dyrektywa 2014/35/EU
