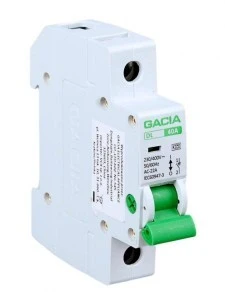

GACIA Rozłącznik izolacyjny główny DL 1P 40A

Rozłącznik izolacyjny DL – łącznik elektryczny (rozłącznik)
Rozłączniki izolacyjneto łączniki elektryczne, których instalacja ma spełniać jednocześnie dwie funkcje. Z jednej stronyłącznik izolacyjnyma przewodzić prąd w warunkach znamionowych, podczas przeciążeń i zwarć poprzez prawidłowo zdefiniowany czas, a w warunkach znamionowych i zakłóceniowych rozłączać cały obwód. Drugą z funkcji jest zapewnienie bezpiecznej pracy obsługi urządzeń i sprzętów podpiętych do sieci poprzez spełnienie własności izolacyjnych. Wyróżnić możnarozłączniki izolacyjne1 polowe, 3 polowe, 4 polowe, 3 polowe z wyzwalaczem oraz 4 polowe z wyzwalaczem. Pierwsze odcinają dopływ prądu w wybranej sekcji instalacji, drugie zapewniają odcięcie prądu w wybranych sekcjach trójfazowych instalacji, trzecie zapewniają całkowite odcięcie prądu od instalacji elektrycznej i współpracują z instalacjami trójfazowymi. Wszystkie stosuje się jako wyłączniki główne obwodów działających pod napięciem 230 lub 400 V prądu 50/60Hz.
Rozłączniki izolacyjne, 1 polowe
Rozłączniki izolacyjne – 1 Poloweto urządzenia elektryczne stanowiący jeden z podstawowych elementów zabezpieczenia sieci elektrycznej. Ich głównym zadaniem jest spełnianie funkcji głównego wyłącznika awaryjnego, który chronić ma przed skutkami zwarć i przeciążeń.Rozłącznik izolacyjny – 1 Polowyodcina dopływ prądu w jednej wybranej sekcji instalacji i znajduje zastosowanie w sieciach jednofazowych.Rozłączniki izolacyjne – 1 Polowespełniają również funkcje przewodzenia prądu w warunkach znamionowych, podczas przetężenia oraz zwarcia przed odpowiednio zdefiniowany czas. Mają również za zadanie izolować a więc zapewniać bezpieczną pracę urządzeń i sprzętów podpiętych do sieci. Zastosowanie znajdą w obwodach działających pod napięciem 230/400 V o prądzie 50/60 Hz oraz prądzie znamionowym od 40A do 100A.Rozłącznik izolacyjny – 1 Polowymoże służyć również do łączenia obwodów elektrycznych pod obciążeniem.
Rozłącznik izolacyjny DL (ang. switch-disconnector)
Łącznik elektryczny (rozłącznik) spełniający jednocześnie dwie funkcje:• przewodzenia prądu w warunkach znamionowych, podczas przetężenia (w tym zwarcia, przez odpowiednio zdefiniowany czas) oraz rozłączania obwodu w warunkach znamionowych i zakłóceniowych,• izolowanie, czyli spełnienie własności izolacyjnych zapewniających bezpieczną pracę obsługi.Wyłączniki izolacyjne serii DL są przeznaczone jako wyłączniki główne obwodów elektrycznych działających pod napięciem 230/400 V AC 50/60 Hz i prądzie znamionowym 40A do 125 A, a także łączenia obwodów elektrycznych pod obciążeniem.Aparat spełniający powyższe wymagania według normy IEC/EN 60947-3 ma naniesioną na obudowę przytoczoną normę oraz oznakowany jest odpowiednim symbolem.Produkt może być montowany wyłącznie przez osoby uprawione.Przed montażem należy odłączyć zasilanie.Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.
PARAMETRY PRODUKTU:
EAN: 5906874479902
Oznaczenie handlowe: DL 1P 40A
Rodzaj: rozłączniki izolacyjne
Liczba biegunów: 1P
Liczba modułów 18mm: 1
Prąd znamionowy In: 40 A
Napięcie znamionowe łączeniowe Ue (AC): 230 V
Częstotliwość znamionowa: 50/60 Hz
Napięcie znamionowe udarowe Uimp: 6 kV
Znamionowe napięcie izolacji Ui: 500 V
Wskaźnik pozycji pracy: tak
Wytrzymałość elektryczna (liczba cykli): 1500
Wytrzymałość mechaniczna (liczba cykli): 8500
Montaż: szyna 35 mm (TH35/DIN)
Maks. przekrój przewodów podłączeniowych: 25 mm²
Moment dokręcający: 3 Nm
Stopień ochrony: IP20
Temperatura pracy: -30°C ÷ +50°C
Normy: IEC/EN 60947-3, dyrektywa 2014/35/EU
