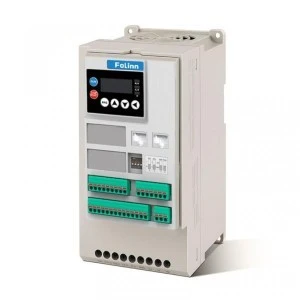

FALOWNIK WEKTOROWY FOLINN H1 z wejściem STO
==================================================================
Falowniki serii H1 opracowano wychodząc naprzeciw wymaganiom wszystkich gałęzi przemysłu. Są to kompaktowe – o małych wymiarach, wysokowydajne falowniki wektorowe szerokiego zastosowania. Dzięki wyjmowanym złączom sterującym, możliwości podłączenia zewnętrznego panelu operatorskiego oraz montażu side-by-side – bez odstępów wentylacyjnych, łatwe zarówno w instalacji jak i konserwacji. Falowniki pozwalają na zastosowanie sterowania U/f i SVC oraz posiadają wbudowany regulator PID. Wbudowane parametry wirtualne to duże możliwości w ich programowaniu.
Gwarancja : 30 miesięcy.
==================================================================
|
Zasilanie
|
Zakres napięć wejściowych
|
Jednofazowe 200-240V, 50/60 Hz
Trójfazowe 380-440V, 50/60Hz
|
|
Sygnał wyjściowy
|
Zakres napięć
|
Od 0V do znamionowego napięcia zasilania
|
|
Zakres częstotliwości
|
0 - 1000Hz
|
|
Przeciążalność
|
150% prądu znamionowego przez 60s
180% prądu znamionowego przez 2s
|
|
Wejścia/Wyjścia
|
Wejścia binarne
|
10, NPN/PNP
|
|
Wejścia analogowe
|
2, prądowe lub napięciowe
|
|
Wyjścia przekaźnikowe
|
3
|
|
Wyjścia analogowe
|
2, prądowe lub napięciowe
|
|
Wejście bezpieczeństwa STO
|
1, klasa SIL2/PLd
|
|
Parametry regulacyjne
|
Tryb regulacji
|
U/f
SVC
|
|
Obsługiwane silniki
|
Asynchroniczne
Synchroniczne
Jednofazowe
|
|
Moment rozruchowy
|
0,5Hz/150% momentu rozruchowego
|
|
Zakres prędkości
|
1:100
|
|
Dokładność i rozdzielczość częstotliwości
|
±0,01% częstotliwości maks. dla nastawy cyfrowej
±1% częstotliwości maks. dla nastawy analogowej
|
|
Charakterystyka przyspieszania/zwalniania
|
Liniowa
S-krzywa
|
|
Ograniczenie wartości prądu
|
Automatycznie podczas pracy
|
|
Parametry pracy
|
Źródło sygnału start
|
Klawiatura
Terminale
Komunikacja szeregowa
|
|
Źródło częstotliwości pracy
|
Nastawa cyfrowa
Nastawa analogowa
Praca wieloprędkościowa
Komunikacja szeregowa
|
|
Komunikacja szeregowa
|
RS 485
|
Modbus RTU
|
|
Zabezpieczenia
|
|
Nadprądowe, nadnapięciowe, zbyt niskiego napięcia
Przegrzaniowe, przeciążeniowe, utrata fazy
Zwarcie doziemne, zwarcie wyjścia
|
|
Parametry środowiskowe
|
Temperatura otoczenia
|
od -10°C do +40°C
|
|
Wilgotność względna
|
do 90% bez kondensacji
|
|
Filtr EMC
|
|
Wbudowany filtr C3 zgodny z wymaganiami IEC61800-3 C3
|
|
Moc znamionowa [kW]
|
Wymiary [mm]
|
|
Falowniki jednofazowe
|
|
0,75
|
85 x 170 x124
|
|
1,5
|
|
2,2
|
97 x 194 x133
|
|
Falowniki trójfazowe
|
|
0,75
|
85 x 170 x124
|
|
1,5
|
|
2,2
|
|
4,0
|
97 x 194 x133
|
|
5,5
|
126 x 237 x 147
|
|
7,5
|
|
11
|
168 x 298 x 160
|
|
15
|
|
18,5
|
198 x 355 x 177
|
|
22
|
|
30
|
250 x 400 x 208
|
|
37
|
|
45
|
280 x 545 x 292
|
|
55
|
