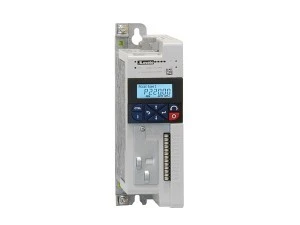

Falownik 1 fazowy 0,75kW przy 240VAC, Uwe=1x200‑240V Uwy=3x240V/4,2A filtr EMC VLA107A240

VLA1 jest przemiennikiem posiadającym wejście jednofazowe 200...240VAC (50/60Hz), a wyjście trójfazowe: maksymalnie 3x240VAC.

Moc silnika trójfazowego: 0.75 kW przy 240VAC

Posiada różne tryby sterowania silnikiem i szeroki wybór funkcji, dzięki czemu jest urządzeniem wszechstronnym i może być stosowane w szerokim spektrum aplikacji, takich jak sterowanie pompami czy wentylatorami, drzwiami automatycznymi, maszynami pakującymi, przenośnikami taśmowymi i wieloma innymi.

SYGNAŁY DO REGULACJI PRĘDKOŚCI

Regulację prędkości uzyskuje się przez:

– potencjometr zewnętrzny 0..10kΩ

– sygnały analogowe: napięciowe 0..10VDC lub prądowe 0/4..20mA

– przyciski na klawiaturze

– zestaw klawiatury montowanej na drzwiach

– wybór 15 prędkości przez wejścia cyfrowe

– regulator silnika.

PROGRAMOWALNE WEJŚCIA I WYJŚCIA

– programowalna logika wejść/wyjść: pNp lub nPn

– 5 wejść cyfrowych

– 1 wyjście cyfrowe, 1 wyjście przekaźnikowe (zestyk C/O)

– 2 wejścia analogowe: napięciowe 0...10VDC lub prądowe 0/4…20mA

– 1 wyjście analogowe: napięciowe 0...10VDC lub prądowe 0/4...20mA.

ZABEZPIECZENIA

– przeciążenie prądowe

– zwarcie na wyjściu i zwarcie doziemne

– nadnapięciowe (wzrostowe)

– podnapięciowe

– zanik fazy

– przeciążenie termiczne silnika (I2t)

– przekroczenie prędkości

– inwersja obrotów.

FUNKCJE

– kontrola prędkości

– stały lub zmienny moment obrotowy V/f

– kontrola wektorowa w pętli otwartej

– automatyczne strojenie prędkości

– hamowanie obwodem DC i załączanie obwodu DC podczas rozruchu

– regulator PID z progami uśpienia i wzbudzenia

– programowalne cykle częstotliwość/czas

– różne konfiguracje dla wybranych parametrów

– menu użytkownika (preferowane parametry)

– oprogramowanie do ustawień i monitoringu VLBXSW, do pobrania ze strony

Charakterystyka robocza

– napięcie wejściowe: jednofazowe 200...240VAC

– częstotliwość sieci: 45...65Hz

– częstotliwość wyjściowa: 0...599Hz

– częstotliwość modulacyjna: 2...16kHz

– przeciążenie prądowe: 150% przez 60s; 200% przez 3s

– stopień ochrony: IP20

– warunki otoczenia:

• temperatura pracy: -10...+55°C (do 45°C bez obniżania wartości znamionowych)

• wysokość maksymalna n.p.m.: 2000m (bez obniżania wartości znamionowych)

• wilgotność względna: 5...95% (bez kondensacji)

– montaż jeden obok drugiego

– wbudowany filtr EMC (EN61800-3), kat. C2

– klasa efektywności energetycznej: IE2 (EN50598-2).

Certyfikaty: cULus, EAC, RCM.

Zgodne z normami: EN61800-5-1, UL61800-5-1, CSA 22.2 nr 274.
