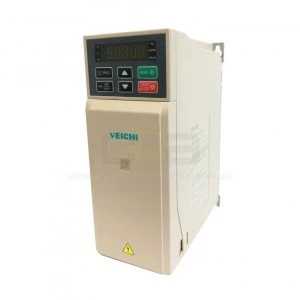

Falownik 1,5kW 2,2kW 3x400V Veichi AC310‑T3‑1R5G/2R2P‑B wektor

Cena:
2 szt.
Wysyłka w 24h

Falownik 1,5kW 2,2kW 3x400V Veichi AC310-T3-1R5G/2R2P-B wektor

Specyfikacja:

Wejście:

  • Napięcie znamionowe: 400V AC
  • Liczba faz: 3
  • Częstotliwość: 50/60Hz

Wyjście 1:

  • Prąd wyjściowy: 4A
  • Maksymalna moc: 1.5kW
  • Częstotliwość wyjściowa: 0~600Hz

Wyjście 2:

  • Prąd wyjściowy: 6A
  • Maksymalna moc: 2.2kW
  • Częstotliwość wyjściowa: 0~600Hz

Cechy produktu

  1. Wysokowydajna, uniwersalna platforma wektorowa i nowy algorytm sterowania silnikiem.
  2. Zintegrowane napędy synchroniczne i asynchroniczne, zarówno w otwartej, jak i zamkniętej pętli sterowania.
  3. Dokładne odsprzęganie momentu z doskonałą dynamiką odpowiedzi.
  4. Cała seria w konstrukcji książkowej maksymalnie oszczędza miejsce instalacji.
  5. Kompleksowy projekt symulacji termicznej zapewniający optymalne rozmieszczenie sprzętu.
  6. Innowacyjna metoda uziemienia serii AC310 skutecznie rozwiązuje problem zakłóceń elektromagnetycznych.
  7. Modułowy projekt oprogramowania i sprzętu z możliwością rozbudowy.
  8. Płyta PCB pokryta jest trójwarstwową powłoką antykorozyjną, co poprawia odporność produktu na warunki środowiskowe.

Specyfikacja
Moc urządzenia Jednofazowe 220V 50/60Hz: 0,75kW - 220kW
Trójfazowe 220V 50/60Hz: 0,75kW - 220kW
Trójfazowe 380V 50/60Hz: 0,75kW - 1,120kW
Wejście Napięcie i częstotliwość: Jednofazowe: 220V 50/60Hz; Trójfazowe: 220V 50/60Hz; Trójfazowe 380V 50/60Hz
Dopuszczalny zakres fluktuacji: Współczynnik nierównowagi napięcia: < 3%; Częstotliwość: ±5%; Odchylenie zgodnie z normą IEC61800-2
Prąd impulsowy przełączania: Niższy niż prąd znamionowy
Współczynnik mocy: ≥0,94 (z reaktorem DC)
Sprawność napędu częstotliwości: ≥96%
Wyjście Napięcie wyjściowe: Trójfazowe, 0~napięcie wejściowe, odchylenie < 5%
Zakres częstotliwości wyjściowej: Typ G: 0~800Hz
Dokładność częstotliwości wyjściowej: Maksymalna częstotliwość ±0,5%
Zdolność przeciążeniowa: Typ G: 150% prądu znamionowego przez 1 min, 180% przez 10s, 200% przez 0,5s; Typ P: 120% przez 1 min, 140% przez 10s, 150% przez 0,5s
Główne parametry sterowania Typ silnika: Trójfazowy asynchroniczny; Silnik synchroniczny z magnesami trwałymi (sinusoida)
Tryb sterowania: Sterowanie V/F, Sterowanie wektorowe otwarta pętla, Sterowanie wektorowe zamknięta pętla
Częstotliwość nośna: 1.0~16.0kHz
Zakres regulacji prędkości: VC bez PG: 1:1000 przy obciążeniu znamionowym
Stabilność prędkości: VC bez PG: ≤2% prędkości synchronicznej znamionowej; VC z PG: ≤0,05% prędkości synchronicznej znamionowej
Moment rozruchowy: VC bez PG: 150% momentu znamionowego przy 0.5Hz; VC z PG: 200% momentu znamionowego przy 0Hz
Odpowiedź momentu: VC bez PG: <20ms; VC z PG: <10ms
Dokładność częstotliwości: Ustawienie cyfrowe: maksymalna częstotliwość×±0,01%; Ustawienie analogowe: maksymalna częstotliwość×±0,2%
Rozdzielczość częstotliwości: Ustawienie cyfrowe: 0,01Hz; Ustawienie analogowe: maksymalna częstotliwość×0,05
Podstawowe funkcje Sterowanie momentem: Obliczanie ustawień momentu, ograniczenie prędkości w trybie momentu
Zdolność hamowania DC: Częstotliwość początkowa: 0.00~50.00Hz; Czas hamowania: 0.0~60.0s; Prąd hamowania: 0.0~150.0% znamionowego
Wzmocnienie momentu: Automatyczne wzmocnienie momentu 0.0%~100.0%; Ręczne wzmocnienie momentu 0.0%~30.0%
Krzywa V/F: Cztery tryby: liniowa charakterystyka momentu, krzywa V/F ustawiana przez użytkownika, charakterystyka momentu z redukcją (1.1 do 2.0 mocy), kwadratowa krzywa V/F
Krzywa przyspieszenia/zwalniania: 2 tryby: liniowa i krzywa S przyspieszenia/zwalniania. 4 zestawy ACC/DEC, jednostka czasu 0.01s, maksymalny czas: 650.00s
Automatyczna regulacja napięcia: Utrzymanie stałego napięcia wyjściowego przy fluktuacji napięcia
Automatyczne oszczędzanie energii: Automatyczna optymalizacja napięcia wyjściowego w zależności od obciążenia w trybie V/F, aby oszczędzać energię
Napięcie znamionowe wyjściowe: Możliwość ustawienia w zakresie 50% do 100% napięcia wejściowego (napięcie wyjściowe nie może przekroczyć napięcia wejściowego)
Automatyczny limit prądu: Automatyczne ograniczenie prądu w celu zapobiegania częstym awariom nadprądowym
Funkcje ochronne Ochrona przed przepięciem, podnapięciem, ograniczenie prądu, przeciążeniem, zwarciem, przegrzaniem, utratą fazy, przeciążeniem cieplnym, zatrzymaniem przy przepięciu, ochrona danych.
Otoczenie Miejsce montażu: Wysokość poniżej 1000 m, powyżej 1000 m wymagana redukcja 1% na każde 100 m, brak kondensacji, oblodzenia, deszczu, śniegu, gradu, promieniowanie słoneczne poniżej 700W/m², ciśnienie powietrza 70~106 kPa.
Temperatura i wilgotność: -10 ~ +50°C, przy temperaturze powyżej 40°C wymagana redukcja, maksymalna temperatura: 60°C (praca bez obciążenia), wilgotność 5%~95% RH (bez kondensacji)
Wibracje: 9~200Hz, 5,9m/s² (0.6g)
Temperatura przechowywania: -30 ~ +60°C
Tryb instalacji: Montaż na ścianie
Stopień ochrony: IP20
Metoda chłodzenia: Chłodzenie wymuszone powietrzem

Dane techniczne

Napięcie sieci od/do [V] do
400
Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym [kW]
2,2
Częstotliwość sieci (wartość)
50/60 Hz
Maksymalna częstotliwość wyjściowa [Hz]
600
Znamionowy prąd wyjściowy [A]
6
Liczba faz wejściowych
3

Dane logistyczne

Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
