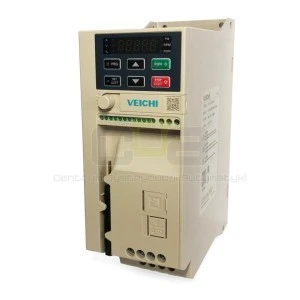

Falownik 1,5kW 1x230V Veichi AC10-T/S2-1R5G-B-VC wektor
Specyfikacja:
Wejście:
- Napięcie znamionowe: 230V AC
- Liczba faz: 1
- Częstotliwość: 50/60Hz
Wyjście:
- Prąd wyjściowy: 7A
- Maksymalna moc: 1.5kW
- Częstotliwość wyjściowa: 0~600Hz
AC10 to wysokowydajny falownik częstotliwości, który obsługuje sterowanie wektorowe PG, a także uniwersalne sterowanie V/F. Posiada doskonałą wydajność i jest przystosowany do bardziej złożonych warunków operacyjnych. Kluczowe funkcje falownika AC10 obejmują:
-
Ochrona przed przeciążeniem prądowym (Over-current suppression):
- Funkcja ta monitoruje prąd obciążenia w czasie rzeczywistym i automatycznie ogranicza jego wartość, aby nie przekroczyć punktu zadziałania ochrony przed przeciążeniem prądowym, zapobiegając w ten sposób wyłączeniu falownika.
- Jest szczególnie użyteczna dla obciążeń o dużej bezwładności lub w przypadku gwałtownych zmian. Funkcja ta działa zarówno w trybie V/F, jak i wektorowym.
-
Ograniczenie prądu na podstawie każdej fali (Wave-by-Wave Current Limit):
- Funkcja ta ogranicza wzrost prądu na poziomie każdej fali, co zapobiega przekroczeniu wartości ochrony i uniknięciu wyłączenia falownika z powodu przeciążenia prądowego.
-
Wirtualny oscyloskop (Virtual Oscilloscope):
- AC10 posiada oprogramowanie wirtualnego oscyloskopu, które umożliwia jednoczesne monitorowanie czterech parametrów w czasie rzeczywistym. Ułatwia to diagnostykę, debugowanie i monitorowanie systemu.
-
Zaktualizowane oprogramowanie układowe (Firmware filed upgrade):
- Oprogramowanie do aktualizacji firmware’u AC10 zapewnia wygodę przy filtrowaniu i aktualizacji falownika.
| Typ |
Symbole terminali |
Maksymalna pojemność wejścia/wyjścia |
| Zaciski zasilania |
+10V-GND |
DC10V, 50mA |
| Zaciski zasilania |
Zakres mocy 0,4kW-5,5kW
Zakres mocy 7,5kW-22kW |
DC24V, 100mA |
| Wejście analogowe |
AI-GND |
1. DC0V~10V
2. 0mA ~ 20mA |
| Wejście cyfrowe |
X1~X4-GND (zakres mocy 0,4kW-5,5kW)
X1~X4-COM (zakres mocy 7,5kW-22kW) |
1. Poziom wysoki: 10~30V
2. Poziom niski: 0~5V
3. X4 (PUL): 100KHz |
| Wyjście analogowe |
AO-GND |
1. DC 0V~10V
2. DC 0mA~20mA |
| Wyjście cyfrowe |
Y – GND (0,75kW-5,5kW)
Y – COM (7,5kW-22kW) |
Wyjście z otwartym kolektorem
1. DC 0V~30V
2. DC 0mA~50mA |
| Przekaźnik normalnie otwarty |
TA-TC |
Zdolność sterowania stykiem
1. 240VAC, 3A
2. 30VDC, 5A |
| Przekaźnik normalnie zamknięty |
TB-TC |
|
| Terminal komunikacyjny RS485 |
A+ |
Interfejs komunikacyjny RS485
Wybierz za pomocą przełącznika, czy podłączyć rezystor terminala |
| Terminal komunikacyjny RS485 |
B- |
|
Metody Instalacji:
Dostępne są trzy metody instalacji:
- Instalacja obok siebie (Side by side installation) – Nie ma potrzeby pozostawiania wolnej przestrzeni pomiędzy urządzeniami.
- Montaż szynowy (Rail mounting) – Wystarczy włożyć urządzenie w prowadnice i można go używać.
- Montaż boczny (Side mounting) – Wspierana instalacja boczna, szczególnie przy ograniczonej ilości miejsca w pionie.
Konstrukcja ochronna:
Urządzenie zapewnia wysoką ochronę, między innymi dzięki:
- Niezależnemu kanałowi powietrznemu oraz naukowo zaprojektowanemu rozmieszczeniu wewnątrz urządzenia, które wspiera rozpraszanie ciepła z elementów o wysokiej mocy oraz ochronę czujników przed kurzem.
- Odporność na wysokie temperatury – Kanał powietrzny został zaprojektowany w sposób umożliwiający szybkie rozpraszanie ciepła, co skutkuje niskim wzrostem temperatury urządzenia. Nie ma potrzeby zmniejszania mocy urządzenia przy temperaturze otoczenia do 50°C.
Tego typu rozwiązania zapewniają skuteczne działanie urządzenia nawet w wymagających warunkach, chroniąc je przed przegrzewaniem oraz kurzem.
