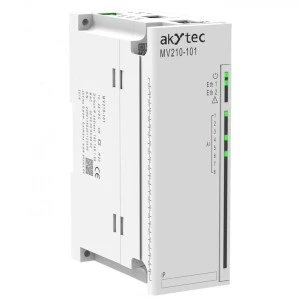

Model: MV210-101
Software zostanie dostarczony razem z modułem.
Opis produktu
==================================================================
Ethernetowe moduły I/O serii Mx210 dostępne są w różnych wykonaniach, w zależności od liczby i rodzajów obsługiwanych sygnałów. Każdy moduł posiada dwa wbudowane porty Ethernet, pozwalające na łączenie urządzeń w topologii łańcuchowej. Układy portów Ethernet są niewrażliwe na zakłócenia pracy reszty urządzenia, dzięki czemu transfer danych wzdłuż łańcucha nie zostaje przerwany nawet przy uszkodzeniu jednego z modułów. Wszystkie urządzenia serii Mx210 mogą jednocześnie komunikować się z czterema klientami TCP.
==================================================================
Specyfikacja
|
Parametry sprzętowe
|
Obsługiwane protokoły
|
Modbus TCP
MQTT
SNMP
SNTP
|
|
Ethernet
|
2 x 10M/100M
|
|
Złącza USB
|
1 x microUSB
|
|
Wejścia
|
Liczba
|
8
|
|
Rodzaje sygnałów
|
RTD
Termopary
Prądowe
Napięciowe
Rezystancyjne
|
|
Rozdzielczość ADC
|
16 bitów
|
|
Czas próbkowania pojedynczego wejścia
|
RTD: 0,9s
Termopara: 0,6s
Sygnały liniowe: 0,6s
|
|
Błąd podstawowy
|
RTD: 0,25% zakresu
TC: 0,5% zakresu
Sygnały liniowe: 0,25% zakresu
|
|
Maks. błąd zakłóceń EM
|
0,25% zakresu
|
|
Wpływ temperatury
|
20% błędu podstawowego na każde 10℃
|
|
Wbudowany rezystor bocznikowy
|
50 Ω
|
|
Parametry elektryczne
|
Moc znamionowa
|
4W (przy zasilaniu 24 V DC)
|
|
Napięcie zasilania
|
24 V DC (10 – 48 V DC)
|
|
Parametry środowiskowe
|
Temperatura pracy
|
-40 - 55℃
|
|
Temperatura magazynowania
|
-40 - 55℃
|
|
Wilgotność względna
|
do 95% bez kondensacji
|
|
Parametry mechaniczne
|
Stopień ochrony IP
|
IP20
|
|
Wymiary
|
42mm × 124mm × 83mm
|
|
Masa
|
Około 400g
|
Obsługiwane czujniki i sygnały.
|
Czujnik
|
Zakres pomiarowy
|
|
Pt50, Pt100, Pt500, Pt1000
|
-200 - +850℃
|
|
Ni100, Ni500, Ni1000
|
-60 - +180℃
|
|
J
|
-200 - +1200℃
|
|
N
|
-200 - +1300℃
|
|
K
|
-200 - +1200℃
|
|
S
|
0 - +1750℃
|
|
R
|
0 - +1750℃
|
|
B
|
+200 - +1800℃
|
|
T
|
-200 - +400℃
|
|
Sygnały napięciowe i prądowe
|
|
-1 - 1 V
-50 - 50 mV
0 - 5 mA
0 - 20 mA
4 - 20 mA
|
0 - 100%
|
|
Sygnały rezystancyjne
|
|
0 - 2000 Ω
0 - 5000 Ω
|
0 - 100%
|
