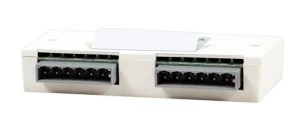

EKS-4001 to element kontrolno-sterujący przeznaczony do uruchamiania (stykami przekaźnika) na sygnał z centrali, urządzeń alarmowych i przeciwpożarowych itp. Umożliwiają kontrolowanie sprawności sterowanego urządzenia i poprawności jego zadziałania. Posiada dodatkowe wejście kontrolne do nadzoru nie związanych ze sterowaniem urządzeń lub instalacji. Może pracować tylko w adresowalnych liniach / pętlach dozorowych central sygnalizacji pożarowej systemu POLON 4000.
Uruchomienie przekaźnika w elemencie kontrolno-sterującym następuje na rozkaz przesłany z centrali i jest sygnalizowane rozbłyskami jego czerwonej diody świecącej. Skasowanie alarmowania centrali powoduje powrotne przełączenie zestyków przekaźnika
Dane techniczne:
- Napięcie pracy: 16,5 ÷ 24,6V.
- Pobór prądu w stanie dozorowania: < 165 µA.
- Obciążalność styków przekaźnika: NO/NC 2 A/30 V, NO lub NC.
- Prąd kontrolny linii sterującej, bocznikujący zestyk NO przekaźnika: max 0,6 mA .
- Opóźnienia zadziałania przekaźnika: 2s, 30s, 60s, 90s.
- Czas, po którym następuje sprawdzenie zadziałania sterowanego urządzenia: bez określenia, 40s, 70s, 130s.
- Liczba wejść kontrolnych: 2.
- Inicjacja wejścia kontrolnego: styk bezpotencjałowy NO lub NC.
