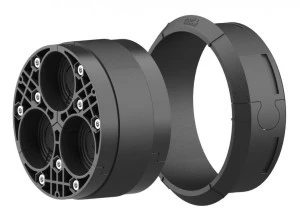

Uszczelnienie wykonane w w wersji dzielonej do uszczelnienia nowo instalowanych lub już ułożonych kabli przechodzących przez pokrywy HSI. Uszczelnienie składa się z adaptera i dzielonej pokrywy w wykonaniu poliamidowych płyt dociskowych z systemem zamków stabilizujących oraz gumowych listków z dokładnym oznaczeniem średnicy, umożliwiających indywidualne dopasowanie do średnicy kabla bezpośrednio na miejscu montażu.
System zapewnia gazo- i wodoszczelność do 2,5 bara.
Materiał wykonania:
- płytki dociskowe: poliamid wzmocniony włóknem szklanym
- rodzaj gumy: EPDM
- śruby i nakrętki: stal nierdzewna V4A (AISI 316L)
Zalety:
- dzielona pokrywa systemowa do późniejszego montażu
Zakres dostawy:
- dzielony pokrywa systemowa
- zaślepki (w przypadku większej liczby przejść kablowych)
- ściereczka
- nóż
- środek poślizgowy w sztyfcie
Wymiary:
- grubość wkładu uszczelniającego: 40 mm
- płytki dociskowe z żebrami usztywniającymi: 20 mm
Zakres zastosowania
średnica kabla/rury
Ø w mm |
Ilość kabli |
Ozn. zamów. |
| 36 - 70 |
1 |
HSI150 DG 1x36-70* |
| 70 - 112 |
1 |
HSI150 DG 1x70-112* |
| 24 - 54 |
3 |
HSI150 DG 3x24-54 |
| 10 - 36 |
6 |
HSI150 DG 6x10-36 |
